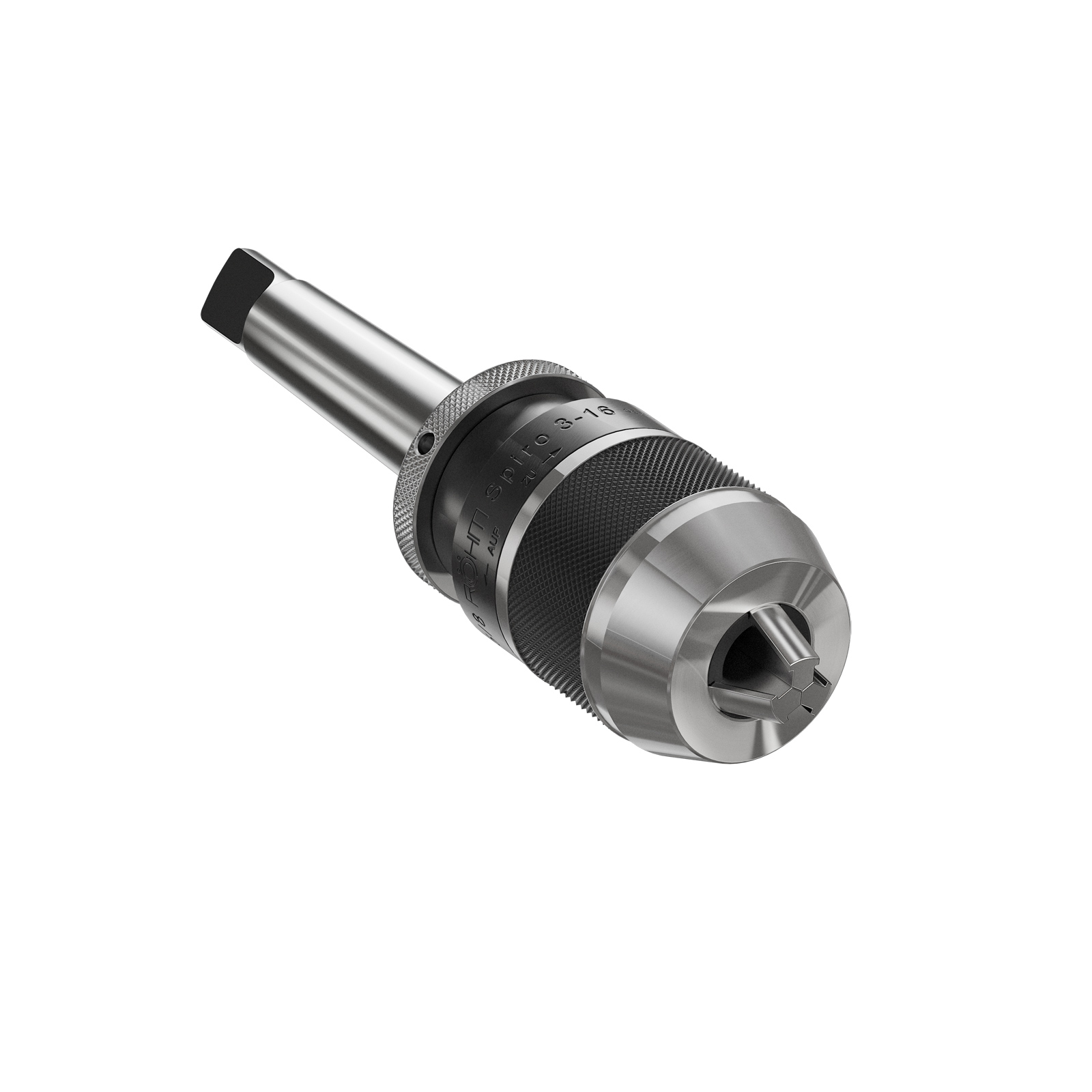

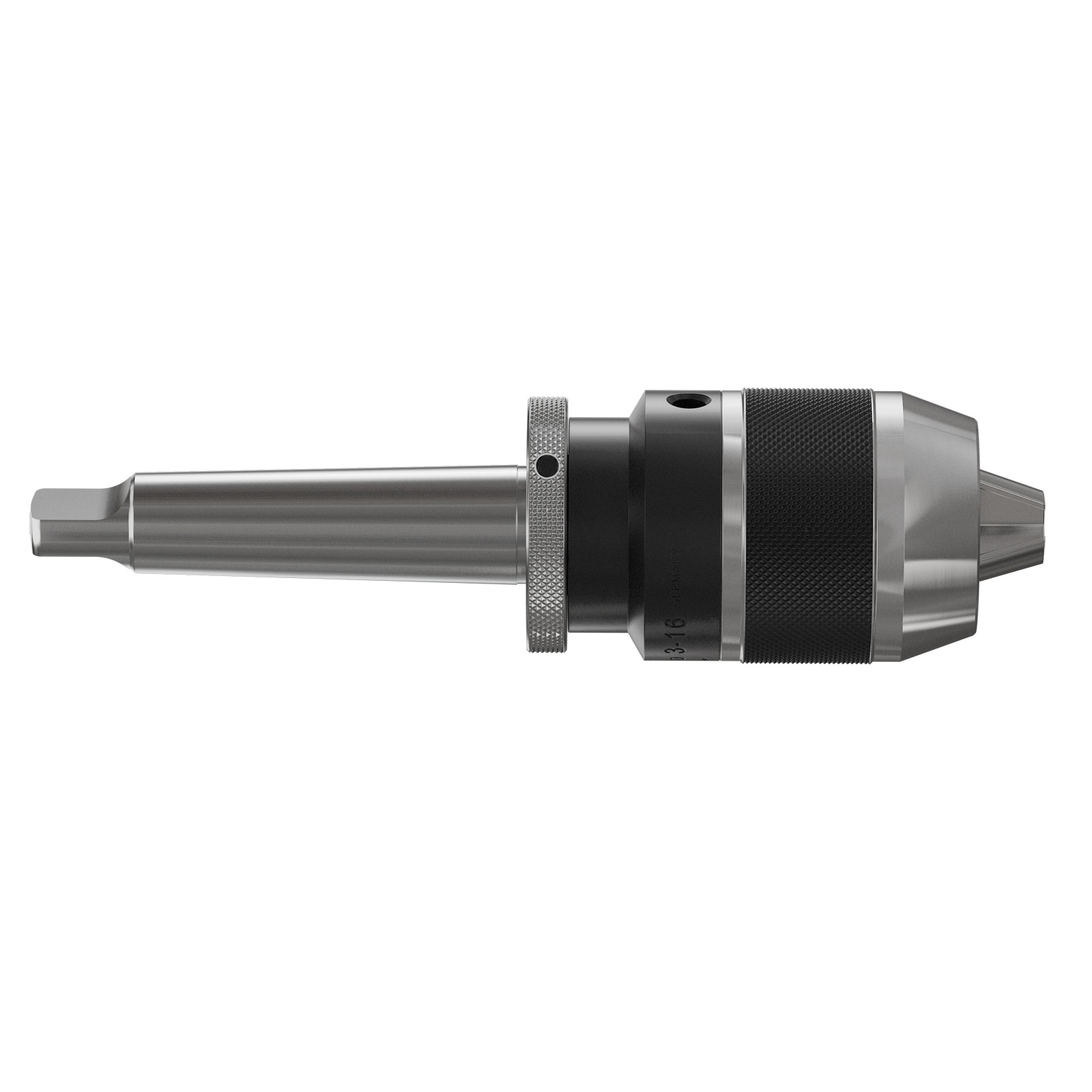

"Röhm Schnellspann-Bohrfutter Spiro-MK, MK2, 3-16 mm - 1422286"
SPIRO-MK
Einsatzbereich
Besonders geeigneet für den Einsatz auf Werkzeugmaschinen, Ständerbohrmaschinen und Bohrwerken mit hohen Präzisionsvorgaben.
Ausführung

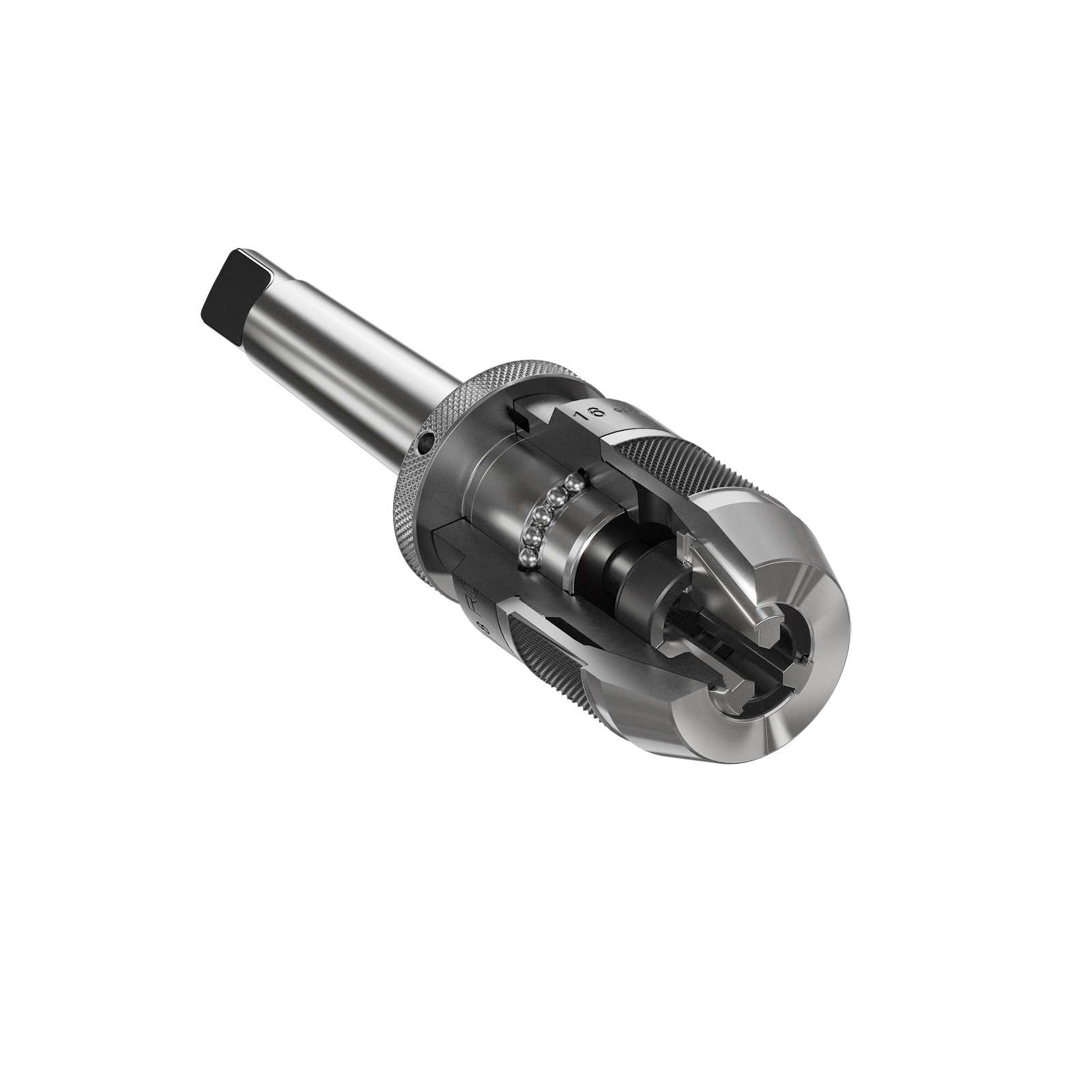

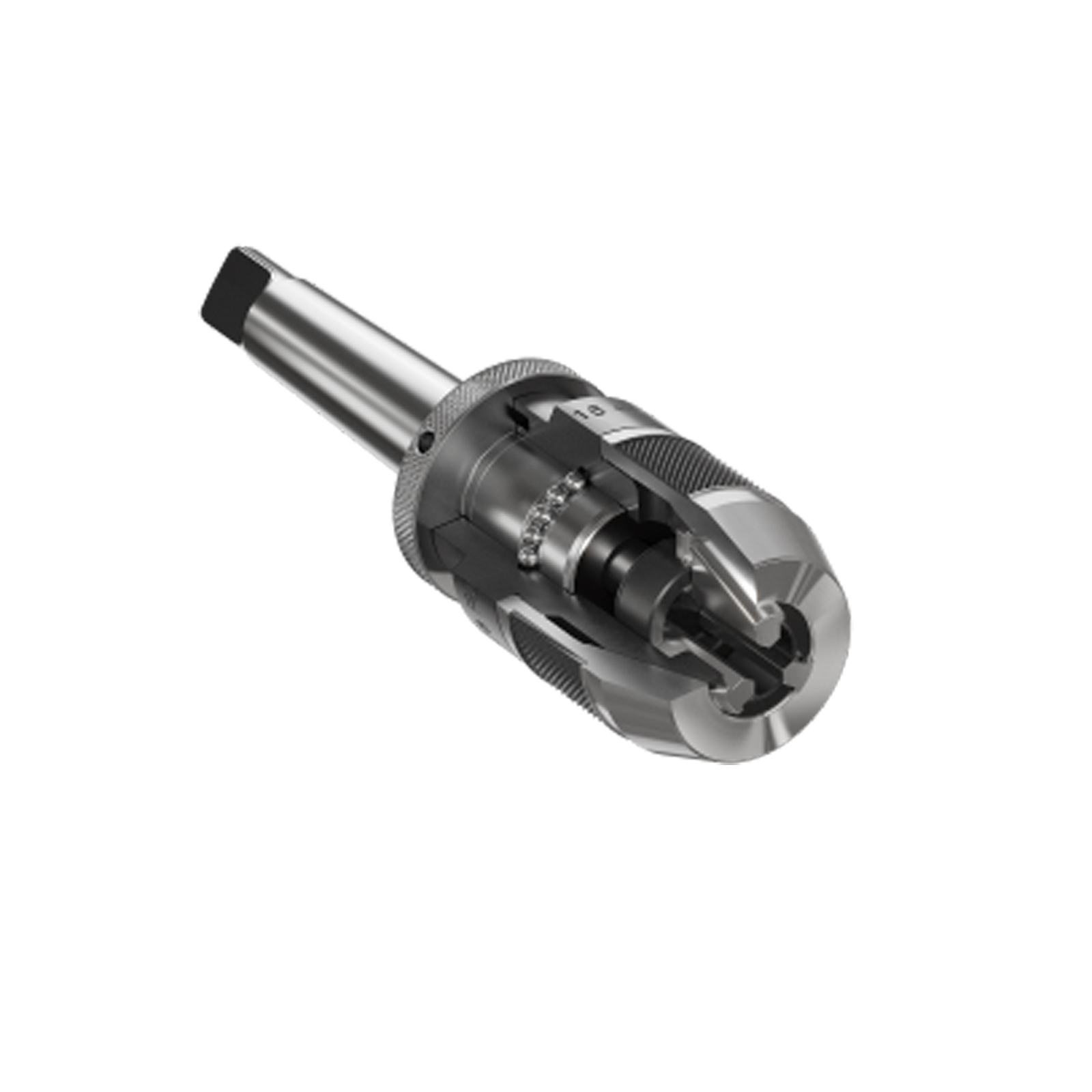

Selbsttätig nachspannendes Flachbacken-Bohrfutter mit integriertem Morsekegel.
Industrie-Ausführung mit höchster Genauigkeit.
6 verfügbare Größen:
SPIRO13 mit Spannbereich 1-13 mm
SPIRO16 mit Spannbereich 3-16 mm
jeweils erhältlich mit maschinenseitiger Aufnahme MK2, MK3, MK4
Vorteile
Kompakte Bauform: Reduzierung um ca. 18,5 mm im Vergleich zur Kombination Bohrfutter mit Kegeldorn *
Hochpräzise und robuste Bauweise: Körper und MK‑Schaft sind aus einem einzigen Stück gefertigt – im Gegensatz zu Wettbewerbsprodukten, bei denen der Haltering als separates Bauteil ausgeführt ist.
Bewährtes System: Bestehende Komponenten der bewährten SPRIO-Serie wurden übernommen:
Höchste Rundlaufgenauigkeit bis zu 0,05 mm
Erhöhung der Spannkraft proportional zur Schnittkraft durch selbsttätiges Nachspannen
Konus-Aufnahme für höchste Antriebskraft und Präzision
Technische Merkmale
Massiver Haltering
Alle Komponenten aus Metall
Gehärtet und geschliffen
Körper und MK-Schaft aus einem Stück gefertigt
Zubehör
Hakenschlüssel 367633
Spiro13 MK2,3,4 à 321886 HAKENSCHLUESSEL 45- 50 DIN1810 B
Spiro16 MK2,3,4 à 367633 HAKENSCHLUESSEL 52- 55 DIN1810 B
* SPIRO16 mit B16-Kegeldorn
Anmelden

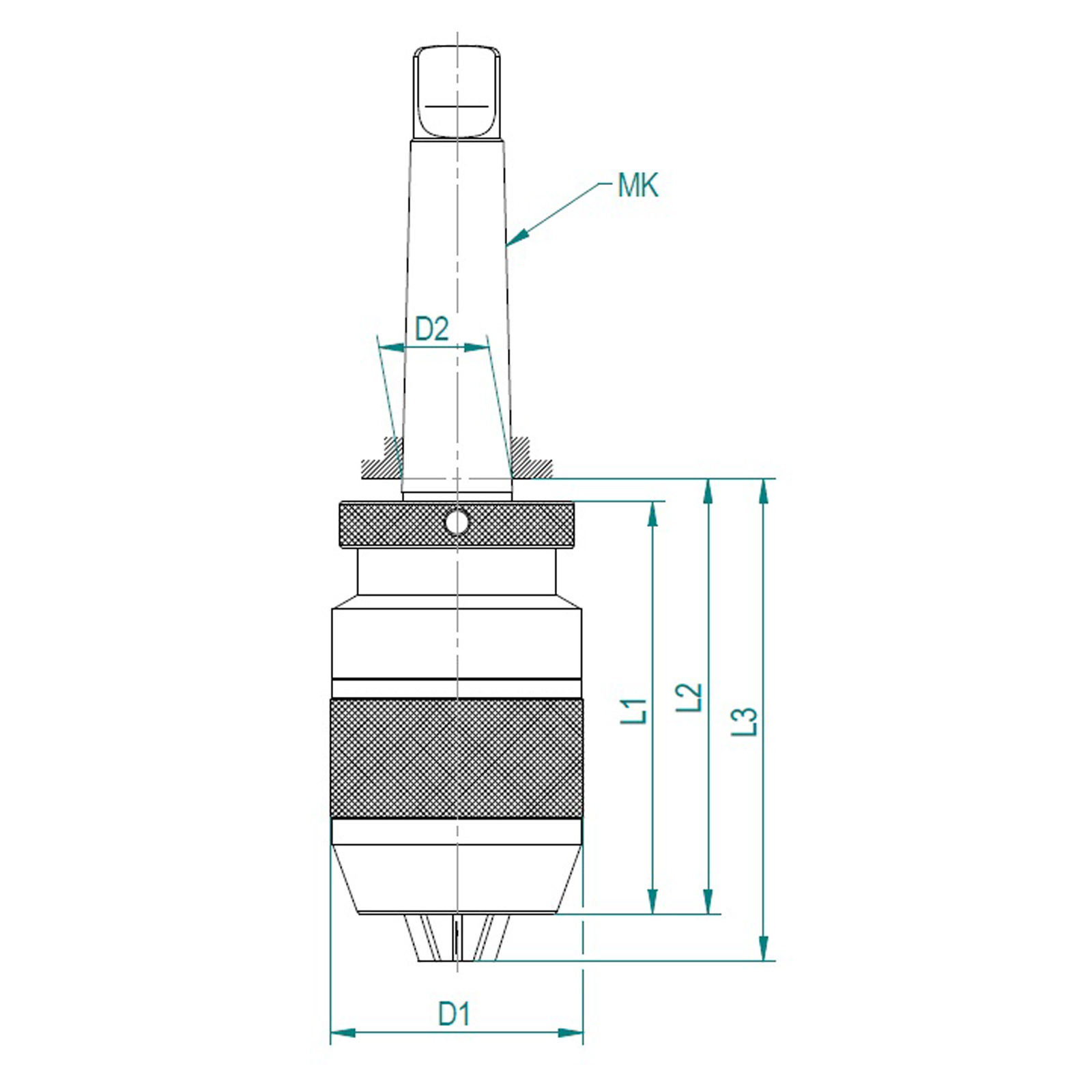

| Abmessungen: | D1 = 55 mm, D2 = 17,78 mm, L1 = 89,5 mm, L2 = 94,5 mm, L3 = 104,8 mm |
|---|---|
| Schnittstelle: | MK2 |
| Spannbereich: | 3-16 mm |
