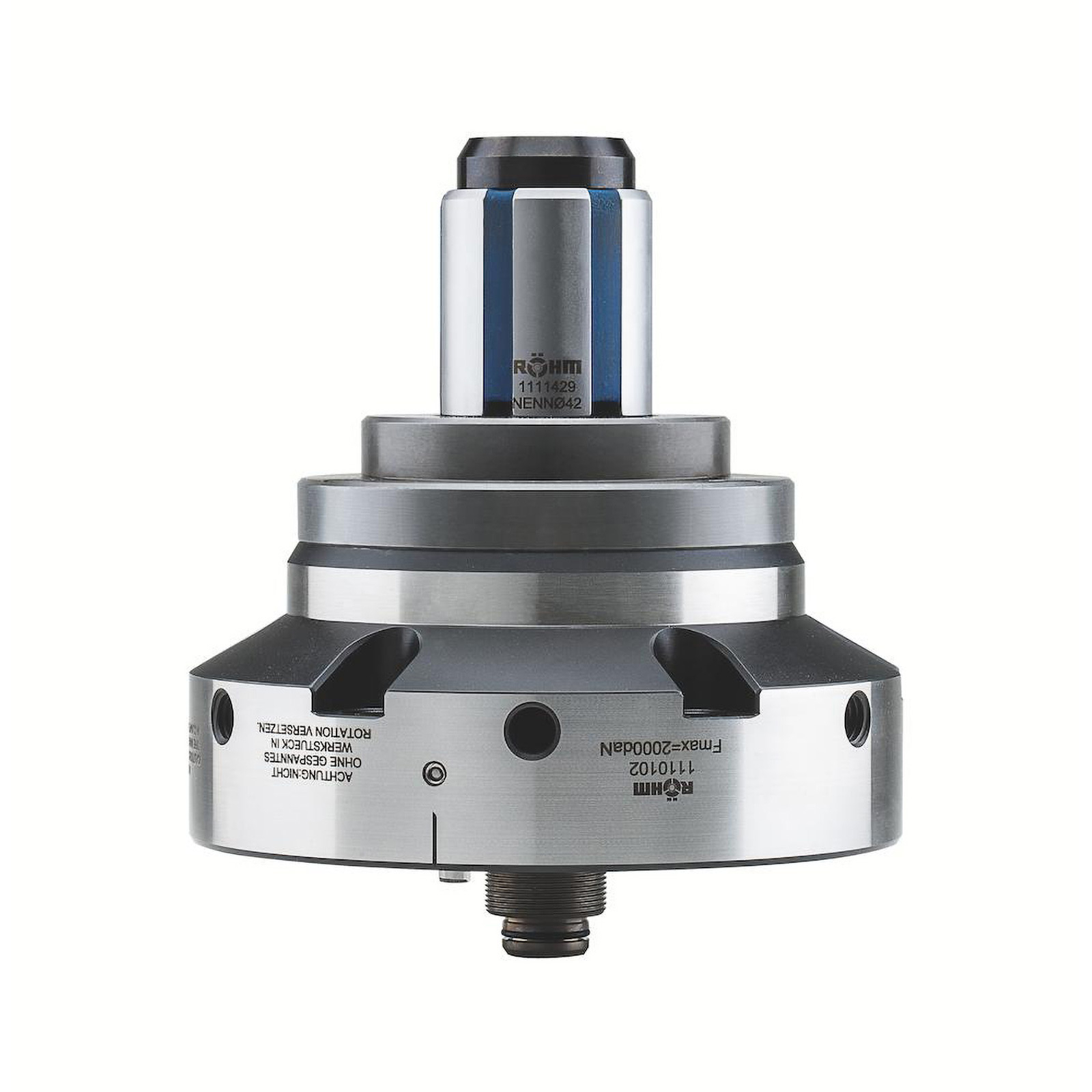

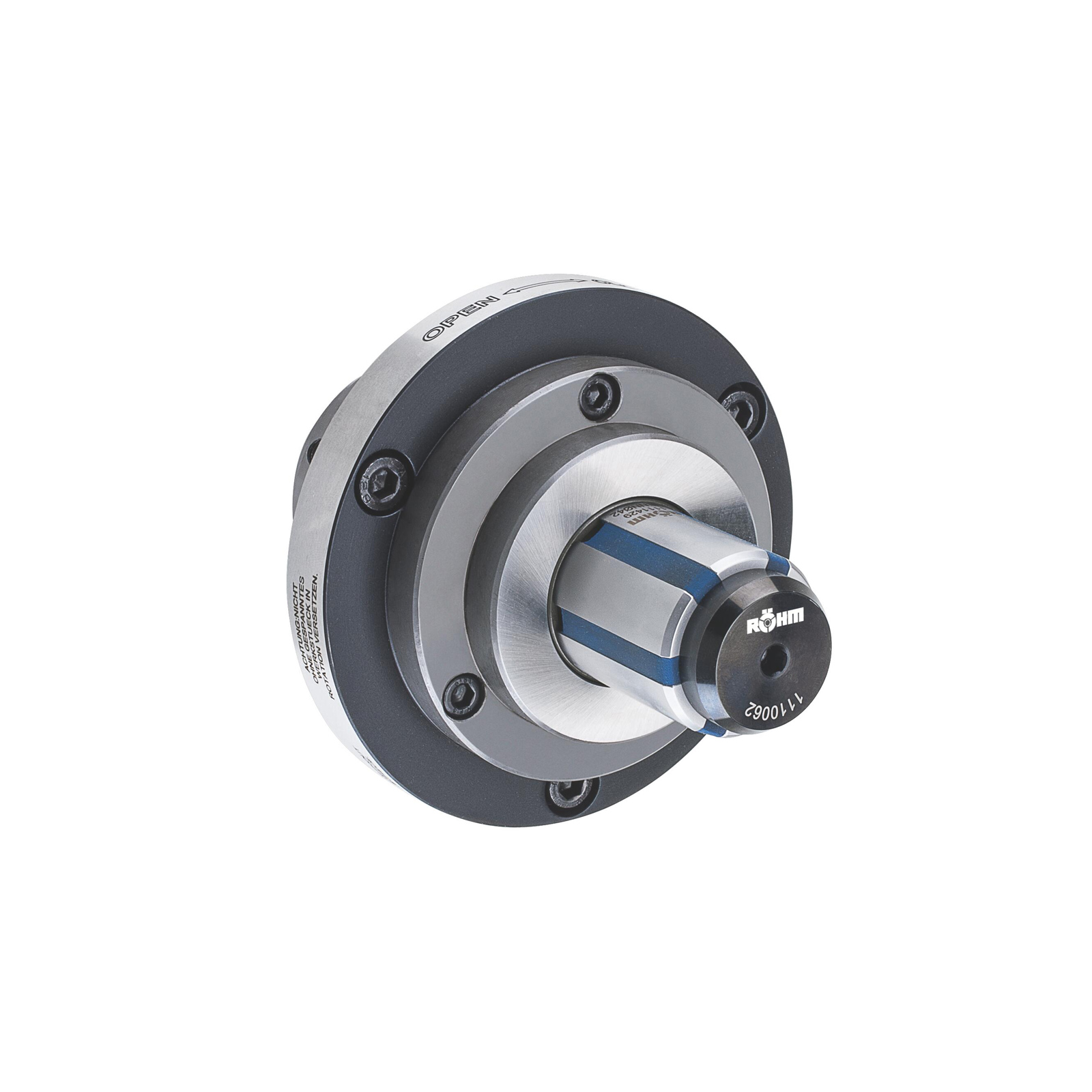

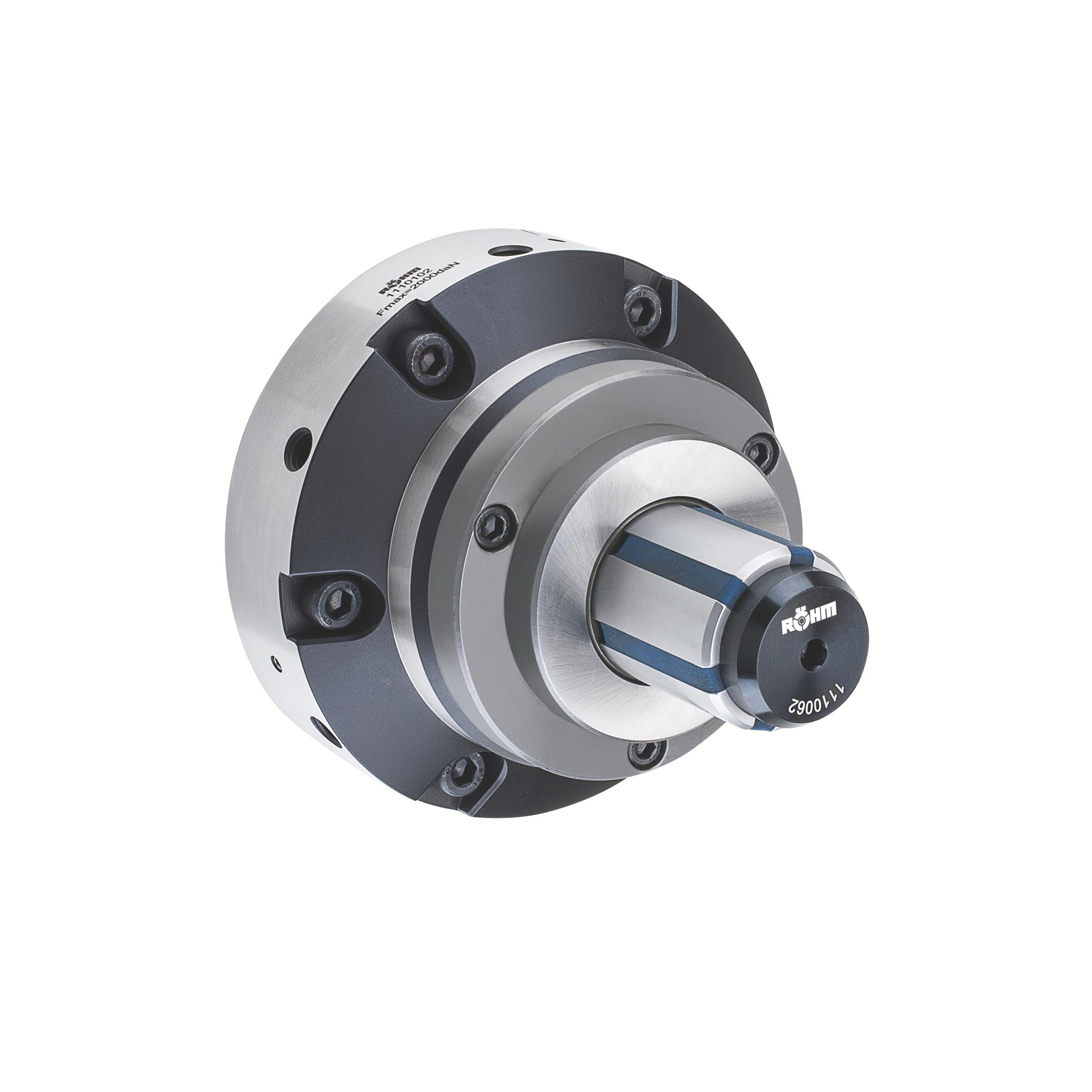

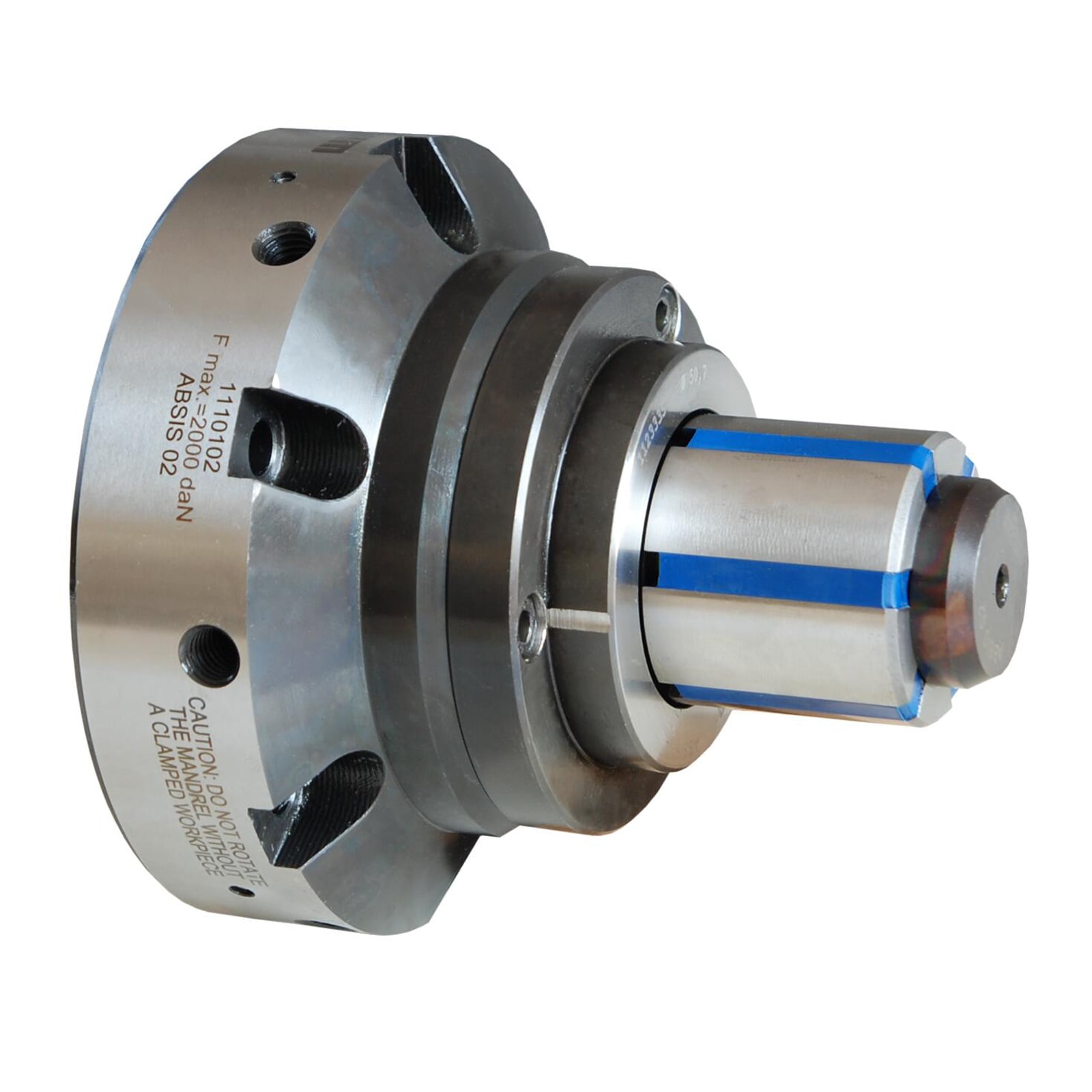

"Röhm Segmentspanndorn ABSIS, kraftbetätigt, Größe ABSIS 1, mit Flanschaufnahme - 1110001"
Kurzbeschreibung
- Kraftbetätigt.
Technische Merkmale
- Manuelle Schmierung
- Luftanlagekontrolle vorbereitet
- ABSIS = Lateinisch: Segment
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Ideal für Spannung in Durchgangsbohrungen.
Vorteile
- Geringe Rüst- und Nebenzeiten durch große Dehnung der Segmenthülsen
- Vibrationsdämpfung durch hohen Anteil Vulkanisat der Spannhülsen
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Schneller Wechsel der Segmenthülsen durch zentrale Spannschraube
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
Weitere Infos
- Segmentspanndorn ABSIS, kraftbetätigt, Größe ABSIS 1, mit Flanschaufnahme, für Innenspannung bestehend aus Grunddorn, Zwischenstück, Auswerferring, Spannschraube
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlagmass Grundkörper mm: | 55 mm |
|---|---|
| Aussendurchmesser Anschlag 1 mm: | 58 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | ABSIS 01 |
| Gesamtlänge: | |108,5 mm |
| Gesamtlänge Hülse mm: | 27 mm |
| Maximale Betätigungskraft: | 10 |
| Maximaler Spanndurchmesser mm: | 40 mm |
| Min-Ø entspannt bis mm: | 38,7 mm |
| Min-Ø entspannt von mm: | 25,7 mm |
| Spannkraft: | 46 |
| Spannlänge 1 mm: | 102 mm |
| Spannschraubengewinde: | M10x1 |
| Werkstückanlage mm: | 75 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Segmentspanndorn ABSIS, kraftbetätigt, Größe ABSIS 1, mit Flanschaufnahme
