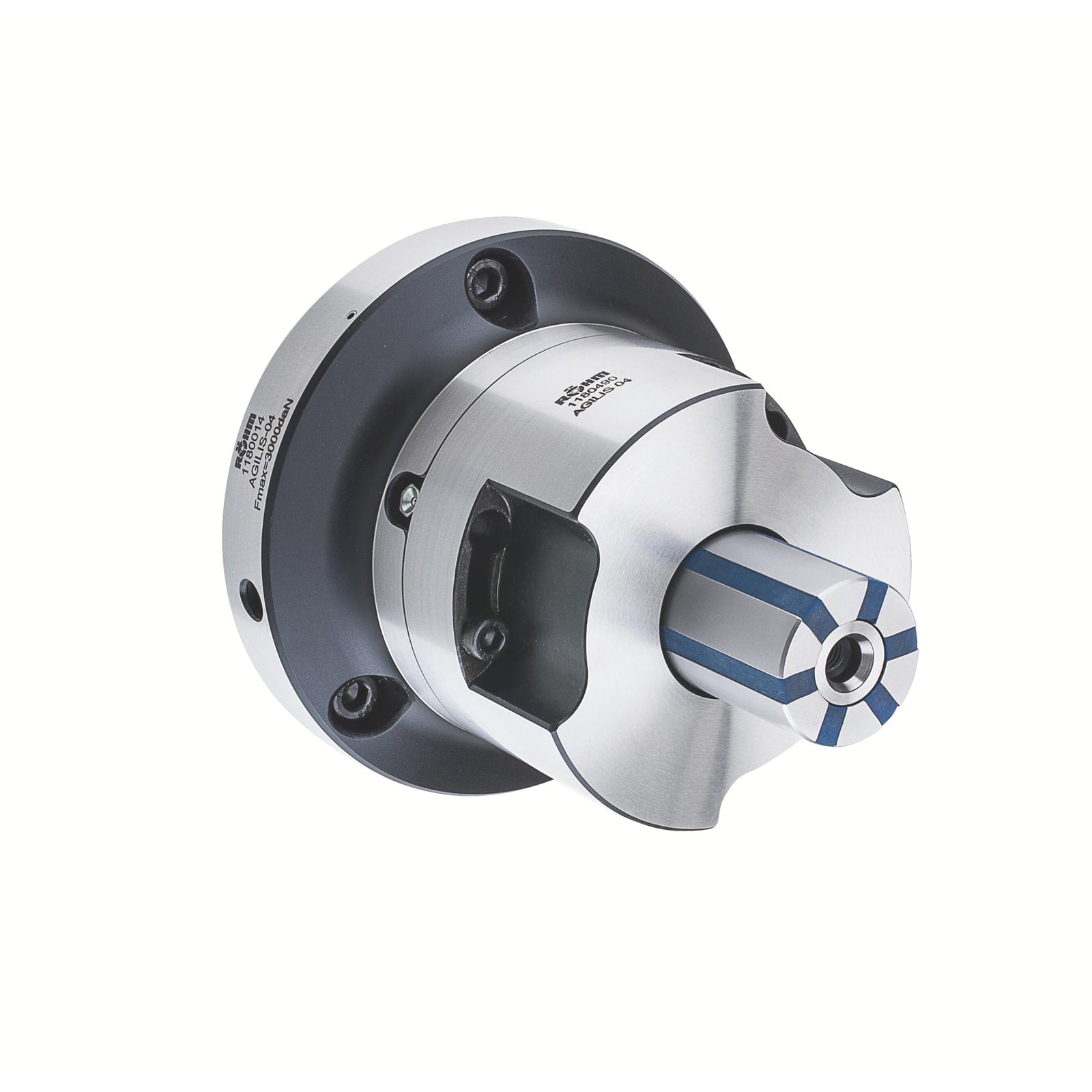

"Röhm Segmentspanndorn AGILIS, kraftbetätigt, Größe AGILIS 4, mit Flanschaufnahme - 1180004"
Kurzbeschreibung
- Kraftbetätigt.
Technische Merkmale
- Manuelle Schmierung
- Luftanlagekontrolle vorbereitet
- AGILIS = Lateinisch: beweglich
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Für kurze Spannlängen und sehr kleine Spanndurchmesser ab 10 mm geeignet.
Vorteile
- Geringe Rüst- und Nebenzeiten durch große Dehnung der Segmenthülsen
- Vibrationsdämpfung durch hohen Anteil Vulkanisat der Spannhülsen
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Schneller Wechsel durch Bajonettsystem
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
Weitere Infos
- Segmentspanndorn AGILIS, kraftbetätigt, Größe AGILIS 4, mit Flanschaufnahme, für Innenspannung
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

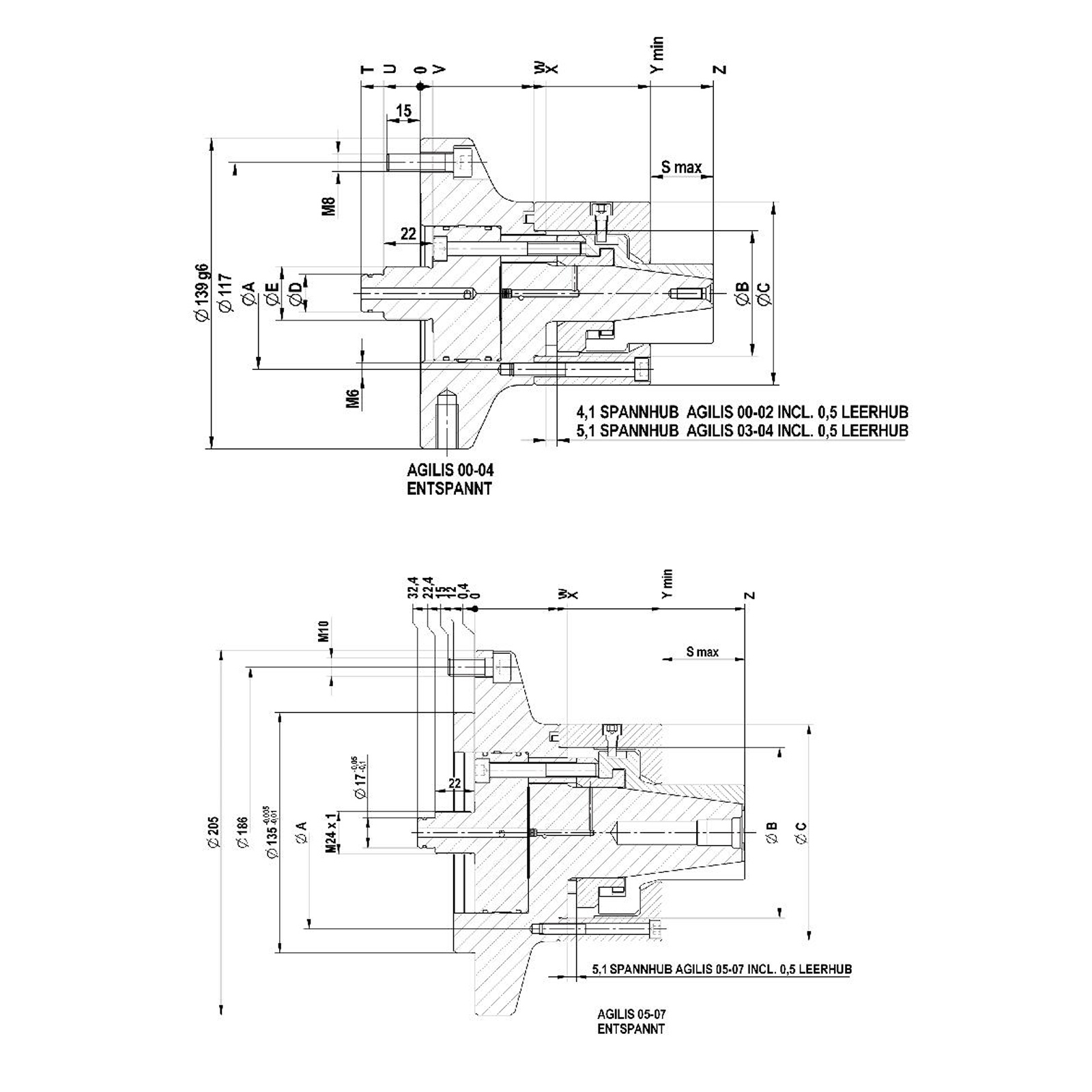

| Anschlagmass 1 mm: | 108 mm |
|---|---|
| Aufbaumass Dorn mm: | 150.1 mm |
| Aussendurchmesser Anschlag 2 mm: | M 24x1 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | AGILIS 04 |
| Durchmesser Führung 1 mm: | 75 mm |
| Durchmesser Führung 2 mm: | 17 mm |
| Gesamtlänge: | | mm |
| Gewindelänge: | 16,4 mm |
| Länge Absatz Zwischenstück mm: | 5,6 mm |
| Länge Aussendurchmesser Grundkörper mm: | 52 mm |
| Länge Führungsdurchmesser mm: | 57 mm |
| Länge Gewinde Zwischenstück mm: | 26,4 mm |
| Maximale Betätigungskraft: | 25 |
| Minimaler Durchmesser entspannt bis mm: | 64,7 mm |
| Minimaler Durchmesser entspannt von mm: | 36,7 mm |
| Spannkraft: | 106 |
| Teilkreisdurchmesser 2 mm: | 88 mm |
| Teilkreisdurchmesser 3 mm: | 101 mm |
| Zapfenlänge Zwischenstück mm: | 42,1 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Segmentspanndorn AGILIS, kraftbetätigt, Größe AGILIS 4, mit Flanschaufnahme
