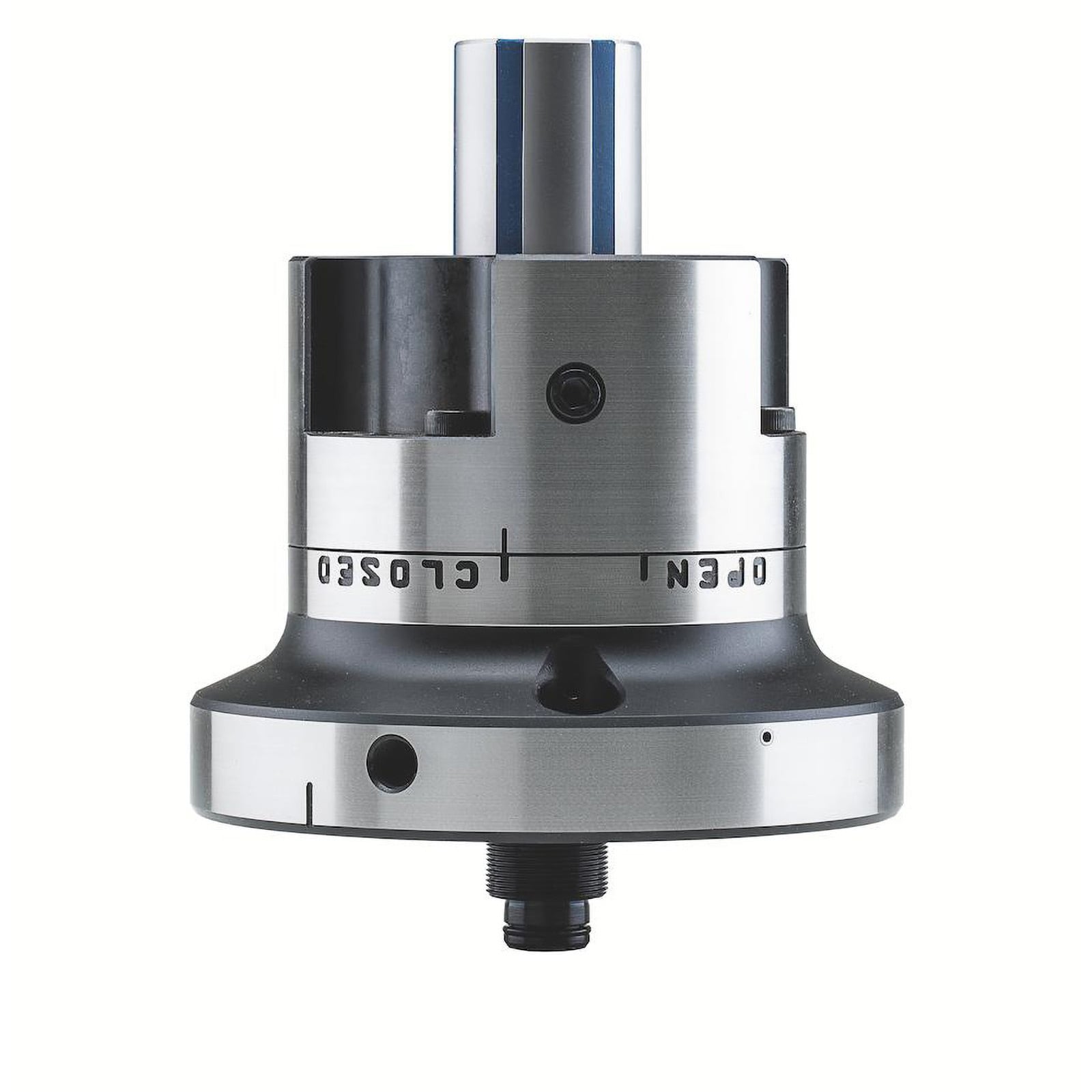

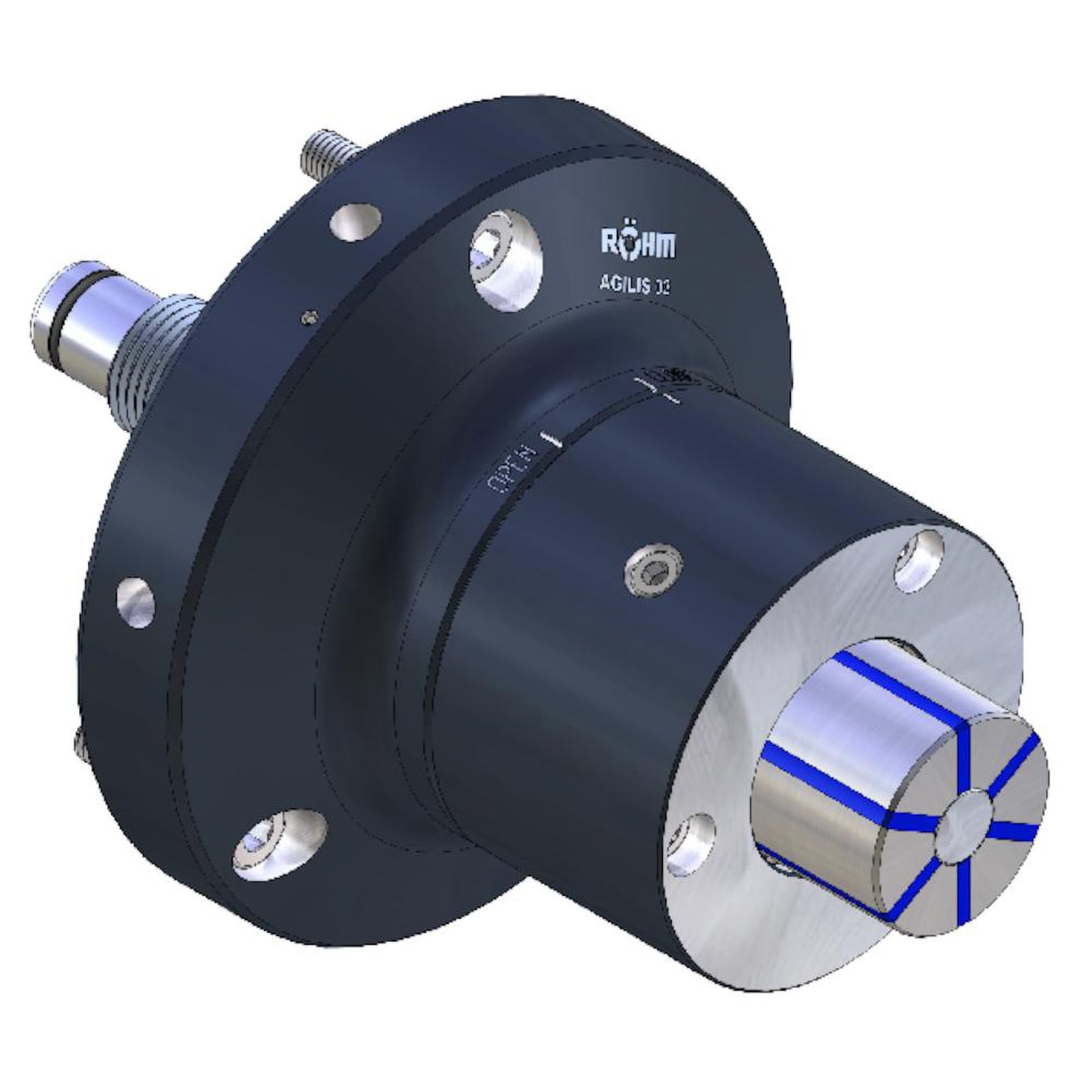

"Röhm Segmentspanndorn AGILIS, kraftbetätigt, Größe AGILIS 5, mit Flanschaufnahme - 1180005"
Kurzbeschreibung
- Kraftbetätigt.
Technische Merkmale
- Manuelle Schmierung
- Luftanlagekontrolle vorbereitet
- AGILIS = Lateinisch: beweglich
Einsatzbereiche
- Innenspannung von runden Werkstücken. Dreh-, Fräs-, Schleif- und Verzahnungsoperationen sowie zum Wuchten und Messen.
- Für kurze Spannlängen und sehr kleine Spanndurchmesser ab 10 mm geeignet.
Vorteile
- Geringe Rüst- und Nebenzeiten durch große Dehnung der Segmenthülsen
- Vibrationsdämpfung durch hohen Anteil Vulkanisat der Spannhülsen
- Stabile Spannung des Werkstückes durch Axialanzug gegen Werkstückanschlag
- Schneller Wechsel durch Bajonettsystem
- Hohe Rund-, Planlauf- und Wiederholgenauigkeit
Weitere Infos
- Segmentspanndorn AGILIS, kraftbetätigt, Größe AGILIS 5, mit Flanschaufnahme, für Innenspannung
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Anschlagmass 1 mm: | 105 mm |
|---|---|
| Aufbaumass Dorn mm: | 151.1 mm |
| Bohrung Ø: | | mm |
| Dorngröße: | AGILIS 05 |
| Durchmesser Führung 1 mm: | 96 mm |
| Gesamtlänge: | | mm |
| Länge Aussendurchmesser Grundkörper mm: | 47 mm |
| Länge Führungsdurchmesser mm: | 52 mm |
| Maximale Betätigungskraft: | 30 |
| Minimaler Durchmesser entspannt bis mm: | 84,7 mm |
| Minimaler Durchmesser entspannt von mm: | 53,7 mm |
| Spannkraft: | 127 |
| Teilkreisdurchmesser 2 mm: | 108 mm |
| Teilkreisdurchmesser 3 mm: | 122 mm |
| Zapfenlänge Zwischenstück mm: | 46,1 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Segmentspanndorn AGILIS, kraftbetätigt, Größe AGILIS 5, mit Flanschaufnahme
