"Röhm Stahl-Zwischenflansch nach DIN ISO 702-4 Flanschgröße 5 (ZA140) Ø 160 futterseitig nach DIN 6350 - 1349469"
Weitere Infos
- Stahl-Zwischenflansch nach DIN ISO 702-4, Flanschgröße 5 (ZA140), Durchmesser 160, futterseitig nach DIN 6350
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

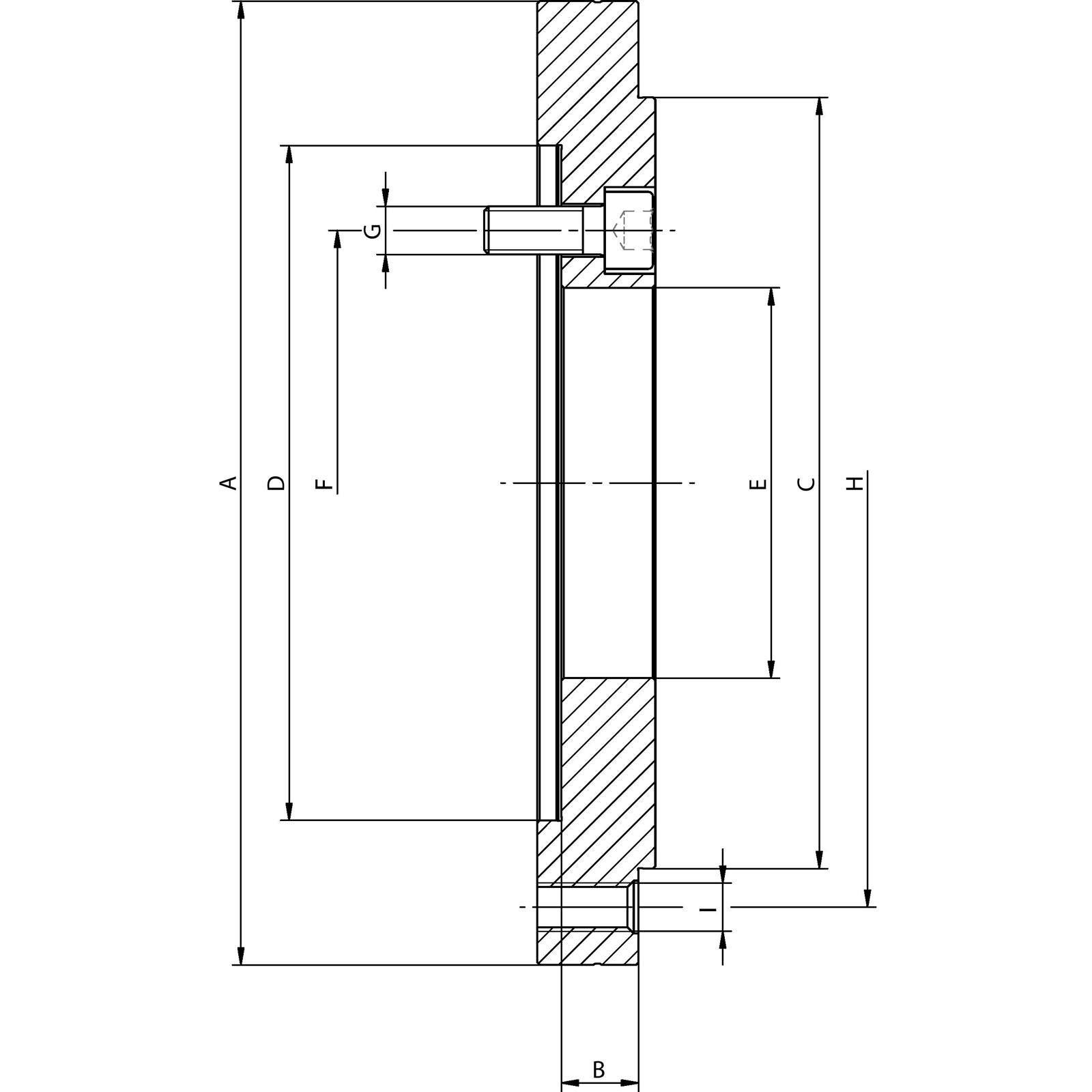

| Auskraglänge Schraube mm: | 14 mm |
|---|---|
| Außen-Ø: | 160 mm |
| Bohrung Ø: | 6xM10| mm |
| Durchgang 1 mm: | 81 mm |
| Durchmesser Aufnahme 1 mm: | 140 [+0,025/0] mm |
| Durchmesser Zentrieraufnahme mm: | 125 mm |
| Gesamtlänge: | | mm |
| Gewinde: | 6xM10 mm |
| Gewindelänge: | 15 mm |
| Grösse 1: | Gr. 5 (ZA 140) |
| Größe: | 42/52 |
| Höhe: | 15 mm |
| Teilkreisdurchmesser 1 mm: | 104,8 mm |
| Teilkreisdurchmesser 2 mm: | 140 mm |
| Tiefe_Schraubensenkung mm: | 5 mm |
| Zentrierbundhöhe mm: | 3,5 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Stahl-Zwischenflansch nach DIN ISO 702-4, Flanschgröße 5 (ZA140), Durchmesser 160, futterseitig nach DIN 6350
