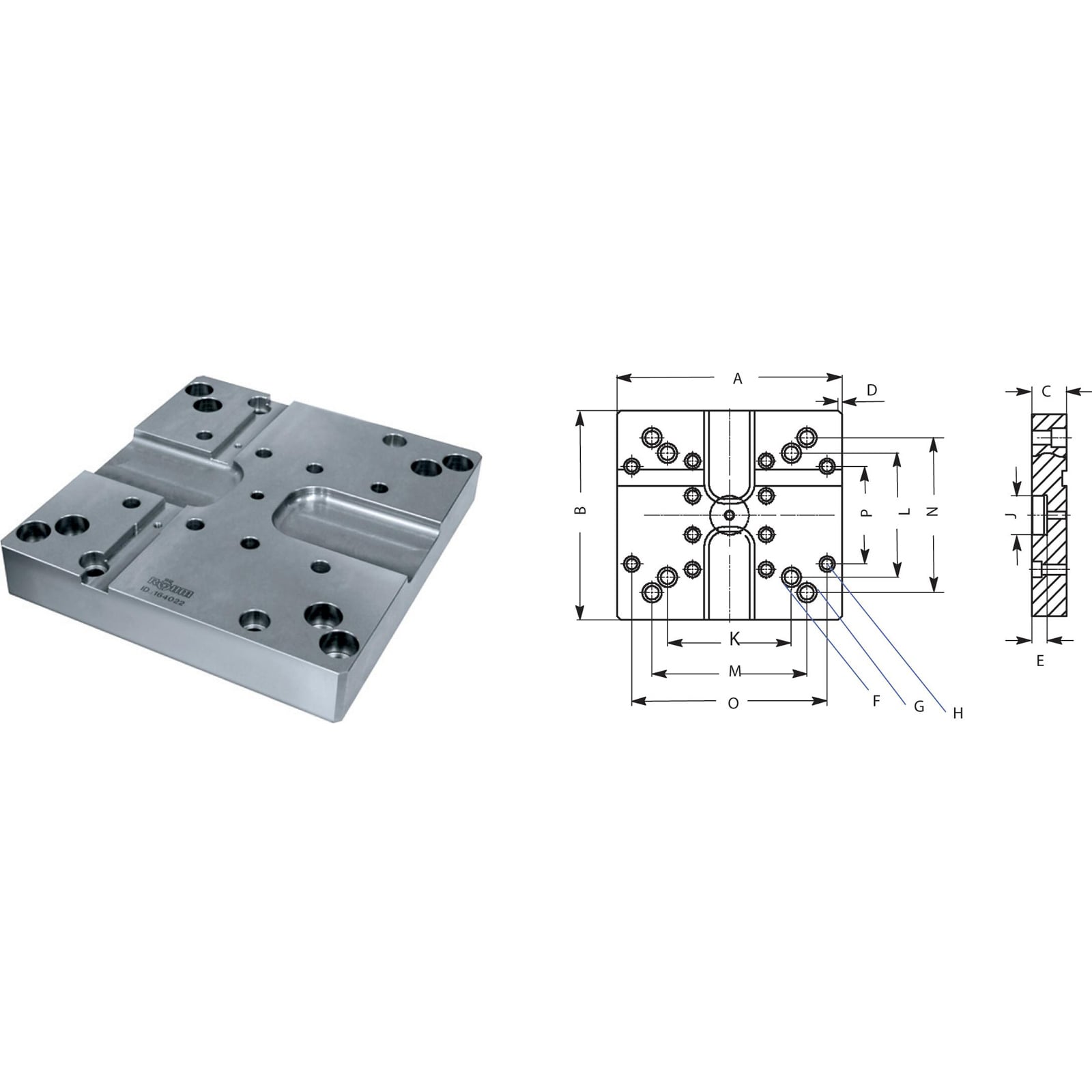

"Röhm Standard-Grundplatte GP, 290x270mit DUO-Turm mit NC-Kompaktspanner, für RKE 125 / RKE-M 125 / RKD-M 125 - 164020"
Kurzbeschreibung
- Mit Mittenzentrierung für Maschinentisch/Palette.
- Ohne Montage bzw. Höhenabstimmung der Spanner.
- Inkl. Passnutensteine, Spannpratzen und Schrauben zum Ausrichten und Befestigen der Spanner auf der Grundplatte.
Technische Merkmale
- Bohrungen für Raster 40/50/63
- Ohne Ausricht-Nut/Bohrung (maschinenseitig)
Einsatzbereiche
- Geeignet für den Komplettaufbau von zwei NC-Kompaktspannern, Rücken an Rücken.
Weitere Infos
- Standard-Grundplatte GP, 290x270mit DUO-Turm mit NC-Kompaktspanner
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Befestigungsbohrung-Abstand: Breite Außen mm: | 200 mm |
|---|---|
| Befestigungsbohrung-Abstand: Breite Innen mm: | 126 mm |
| Befestigungsbohrung-Abstand: Breite Mitte mm: | 160 mm |
| Befestigungsbohrung-Abstand: Länge Außen mm: | 252 mm |
| Befestigungsbohrung-Abstand: Länge Innen mm: | 160 mm |
| Befestigungsbohrung-Abstand: Länge Mitte mm: | 200 mm |
| Befestigungsbohrung 1 mm: | KM 16 mm |
| Befestigungsbohrung 2: | KM 16 |
| Befestigungsbohrung 3: | KM 12 |
| Bohrung Ø: | | mm |
| Breite: | 270 mm |
| Durchmesser Zentrierbohrung mm: | 50 mm |
| Fase mm: | 5x45° mm |
| Gesamtlänge: | | mm |
| Gewicht: | 29 |
| Höhe: | 45 mm |
| Länge: | 290 mm |
| Tiefe Zentrierbohrung mm: | 20 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Standard-Grundplatte GP, 290x270mit DUO-Turm mit NC-Kompaktspanner, für RKE 125 / RKE-M 125 / RKD-M 125
