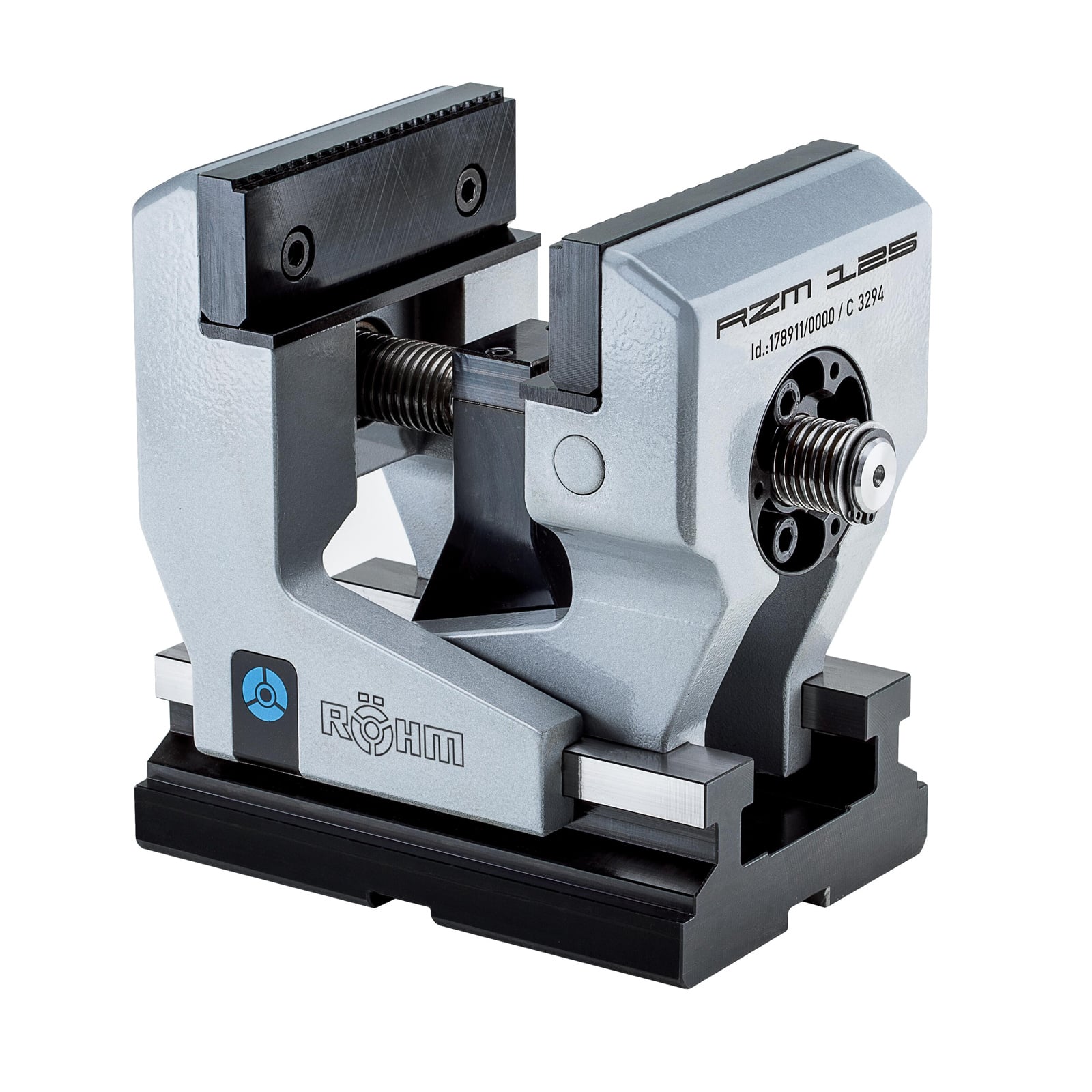

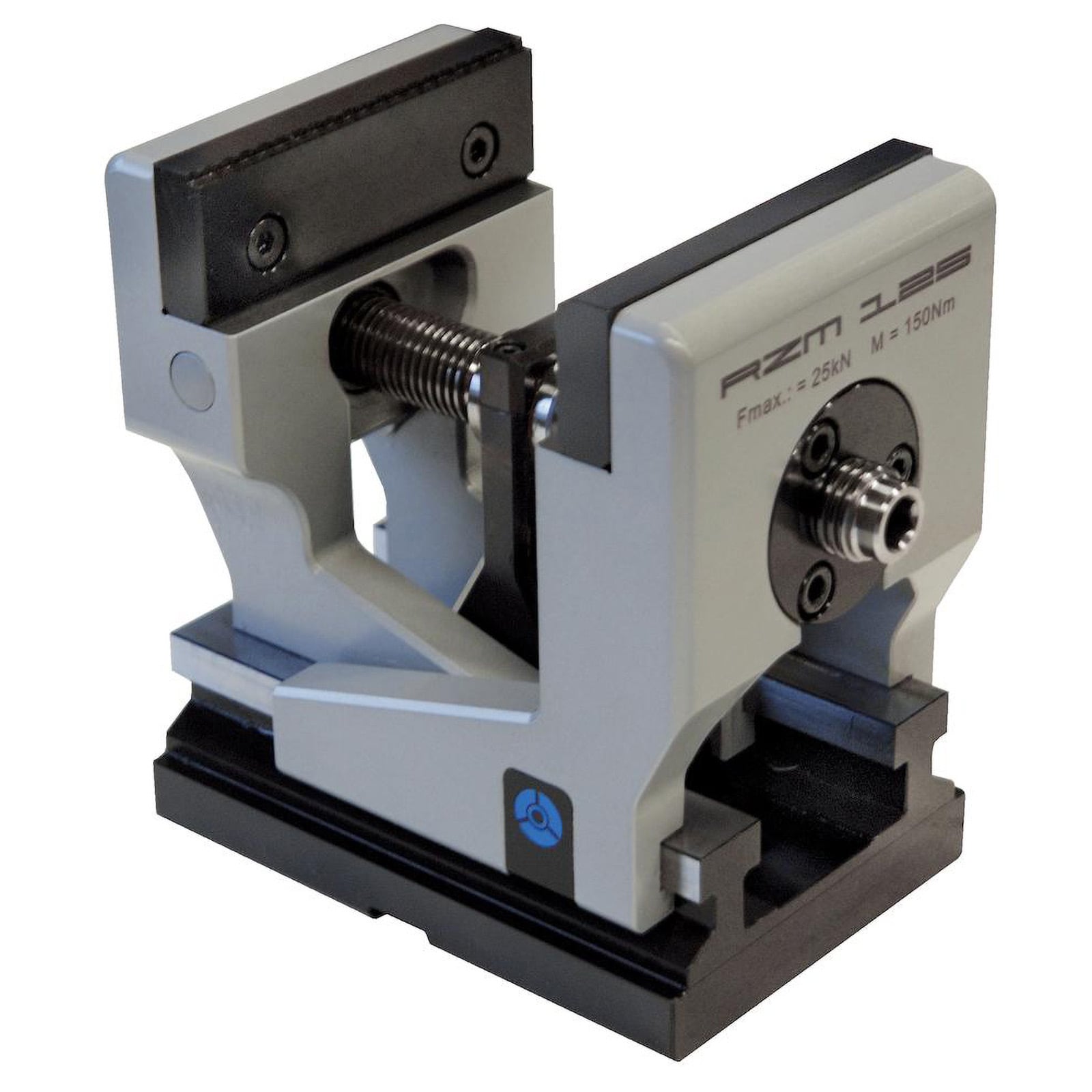

"Röhm Zentrischspanner RZM, lange Ausführung, Grundkörperlänge 260, Backenbreite 125, mit SKB-Krallenbacken - 178910"
Kurzbeschreibung
- Spannsystem mechanisch ohne Kraftübersetzer, manuell betätigt.
- Zentrisch spannend mit zwei beweglichen Backen.
Technische Merkmale
- Stahl Grundkörper gehärtet und geschliffen
- Hoch angesetzte Spannbacke
- Oben, nahe den Spannbacken liegende Spindel für optimale Kraftübertragung
- Lange Backenführung und kompakte Bauweise
- Inklusive SKB Krallenbacken
- Wiederholspanngenauigkeit: 0,02 mm
- RZM = RÖHM, Zentrisch, Manuell
Einsatzbereiche

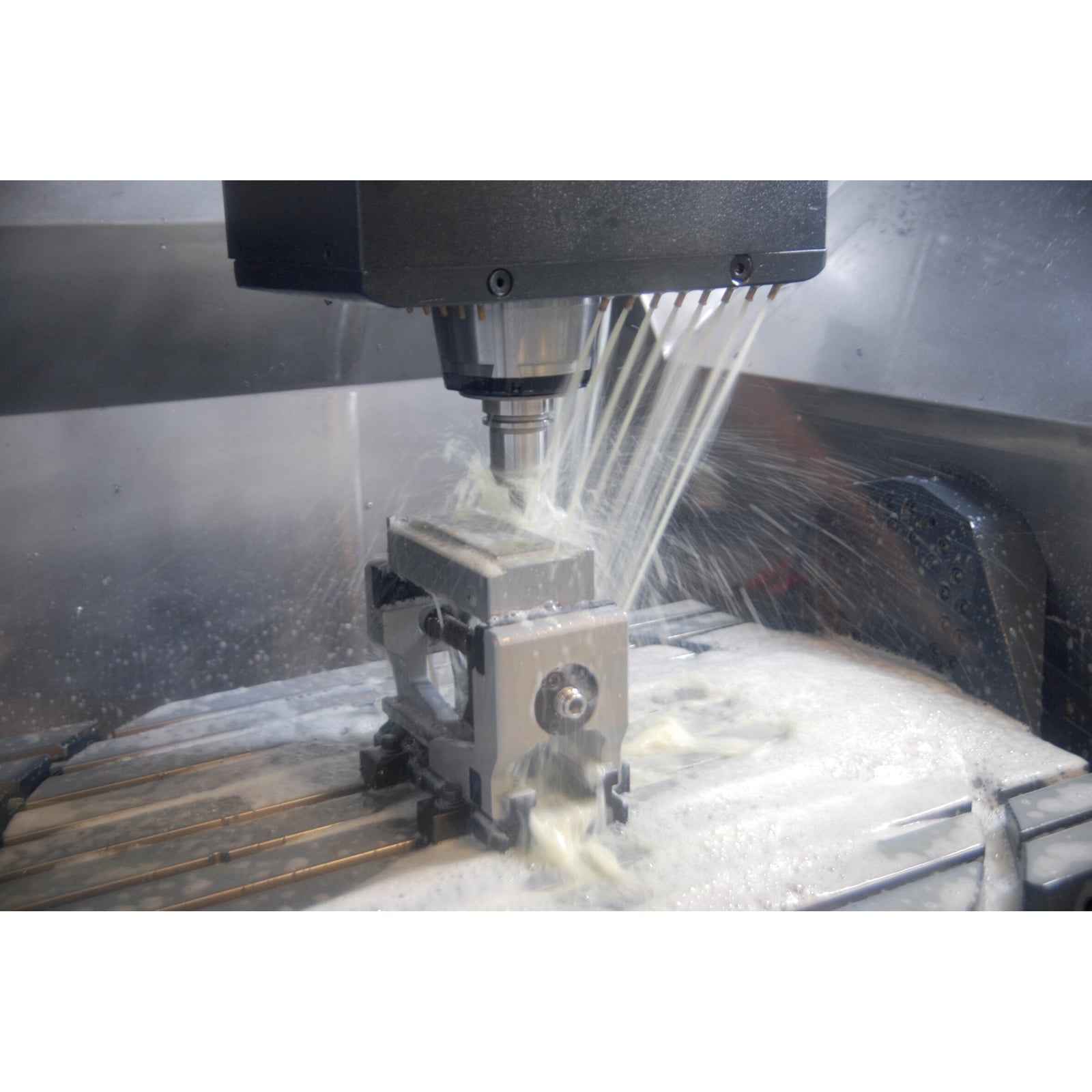

- Optimiert für die 5-Achsbearbeitung.
Vorteile
- Ideales Führungsverhältnis der Backen durch patentiertes Führungssystem
- Sehr großer Spannhub
- Offen konzipiert für optimalen Späneabfluss, welcher selbst bei Schwerzerspanung eine einfache Reinigung gewährleistet
- Konstante Spannkraft bei jedem Spannvorgang und große Wiederholspanngenauigkeit beim Einsatz eines Drehmomentschlüssels
- Bestens geeignet für den Einsatz von SKB-Krallenbacken. Mit diesen Aufsatzbacken lassen sich Roh- und Sägeteile mit einer max. Festigkeit bis 900 N/mm2 auf einer Spanntiefe von 2,5 mm sicher spannen
Weitere Infos
- Zentrischspanner RZM, lange Ausführung, Grundkörperlänge 260, Backenbreite 125, mit SKB-Krallenbacken
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

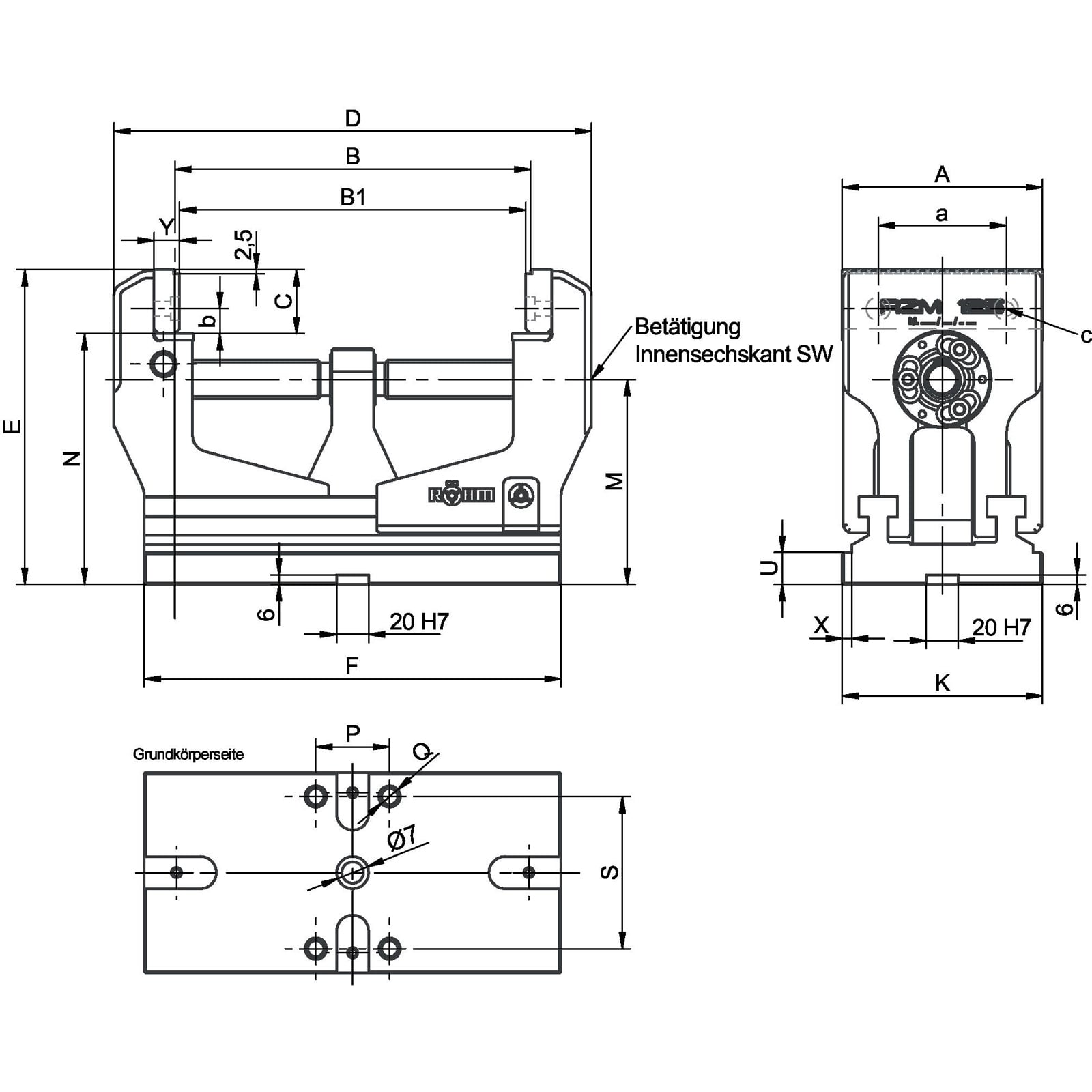

| Antriebsadapter: Schlüsselweite Sechskant mm: | 12 mm |
|---|---|
| Anzugsdrehmoment: | 150 Nm |
| Ausführung: | lange Ausführung |
| Backenbreite: | 125 mm |
| Bohrung Ø: | | mm |
| Breite Grundkörper mm: | 125 mm |
| Gesamtlänge: | | mm |
| Gewicht: | 20.3 |
| Größe: | 125 |
| Höhe: | 196.5 mm |
| Höhe Backen mm: | 40 mm |
| Höhe Spannschulter mm: | 20 mm |
| Höhe Spannstufe 1 mm: | 156.5 mm |
| Höhe Spindellager mm: | 128 mm |
| Innenspannbereich mm: | 17-216 mm |
| Länge: | 298 mm |
| Länge Grundkörper mm: | 260 mm |
| Schräge Spannschulter mm: | 6 mm |
| Spannbereich: | 23 mm |
| Spannbereich 1 mm: | 222 mm |
| Spannkraft: | 25 |
| Zentrierbohrung mm: | Ø20H7 / 6 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Zentrischspanner RZM, lange Ausführung, Grundkörperlänge 260, Backenbreite 125, mit SKB-Krallenbacken
