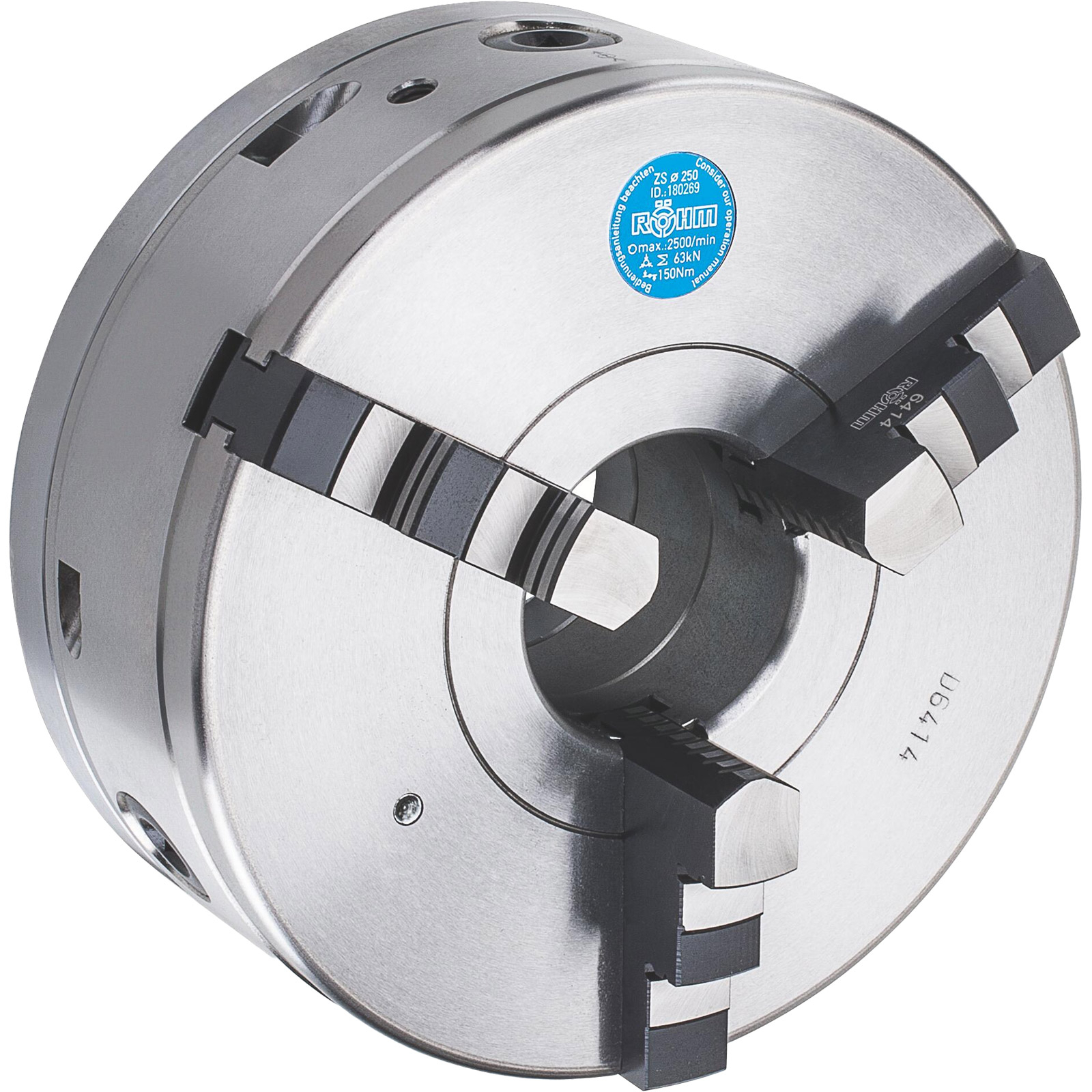

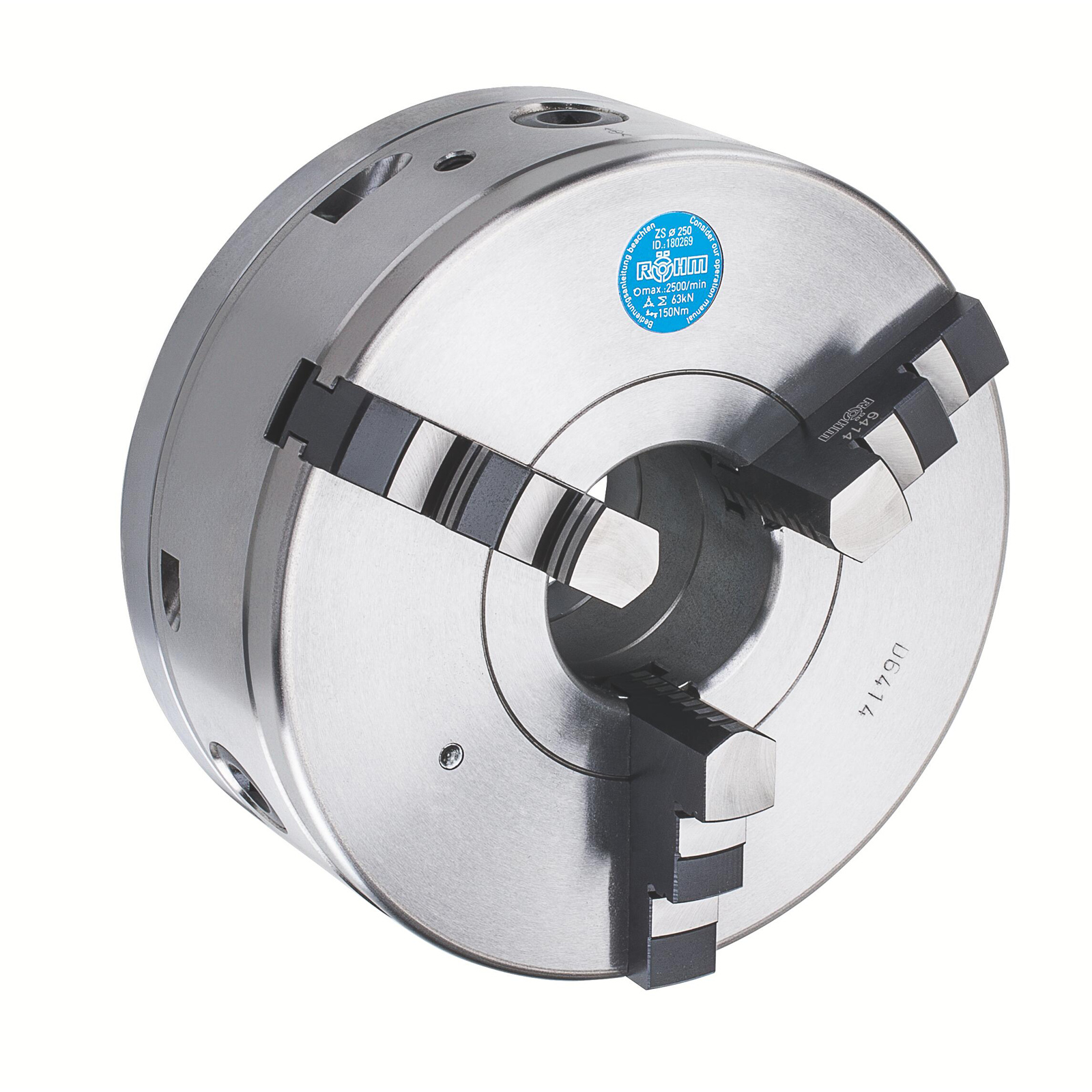

"Röhm ZS Hi-Tru 250, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, Form A - 180283"
Kurzbeschreibung
- Planspiralfutter in Stahlausführung, mit welchem das Werkstück über 3 tangential angeordnete Einstellspindeln sehr feinfühlig auf die gewünschte Rundlaufgenauigkeit eingestellt werden kann.
- Zentrisches Spannen über ein Antriebsritzel.
- Im Lieferumfang enthalten (BB und DB):1 Satz nach außen gestufte Backen (BB) im Futter montiert,1 Satz nach innen gestufte Backen (DB),1 Spannschlüssel, Befestigungsschrauben
Technische Merkmale
- Mit je einem Satz Dreh- und Bohrbacken
- mit Spiralring
- mit radialer Feineinstellung für höchste Rundlaufgenauigkeit
- Zentrisch spannend
- Gehärtete Einstellspindeln
- zur Erhaltung der Spannkraft müssen Drehfutter regelmäßig geschmiert werden
Einsatzbereiche
- Das RÖHM Handspannfutter ZG Hi-Tru eignet sich optimal für die Bearbeitung von Werkstücken die mit höchster Rundlaufgenauigkeit gefertigt werden sollen.
- Es ist universell zu verwenden, besonders vorteilhaft aber auf Schleifmaschinen, Teilapparaten und Drehmaschinen.
Vorteile
- Einstellgenauigkeit innerhalb 0,005 mm
- Wiederholspanngenauigkeit 0,015 mm
- Induktivgehärtete Abstützfläche für Einstellspindel
- Stahlaufnahmeflansch
- Gusskörper
- Feineinstellung ohne Lösen der Futterbefestigungsschrauben
Weitere Infos
- Dreh- und Schleiffutter ZS Hi-Tru, Größe 250, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, mit Abdichtung, mit Bohr- und Drehbacken, speziell für Schleifmaschinen
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

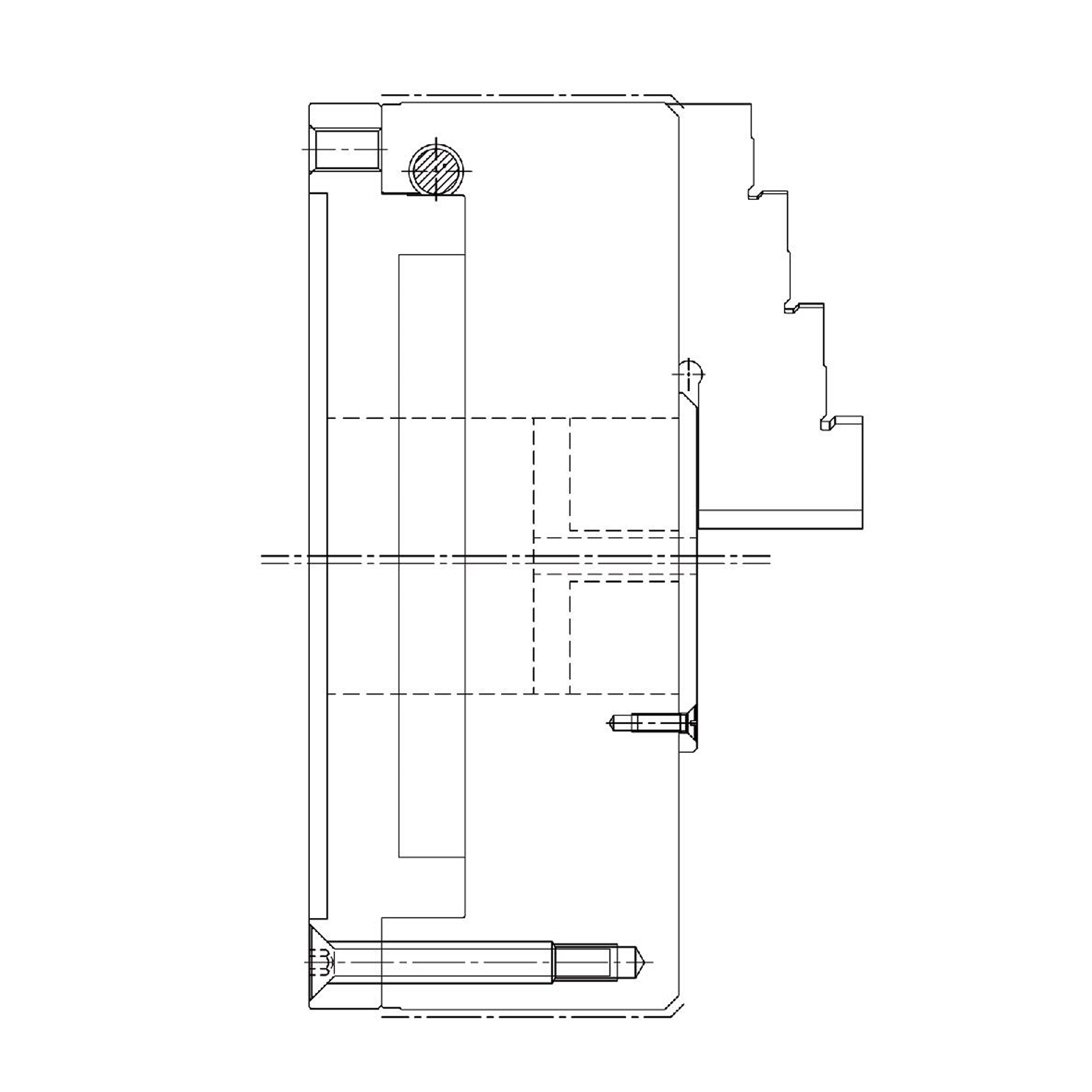

| Befestigungsgewinde mm: | 3xM12 mm |
|---|---|
| Befestigungslochkreis mm: | 224 mm |
| Bohrung Ø: | - |
| Drehmoment: | 150 Nm |
| Durchgang mm: | 10 mm |
| Gesamtlänge: | - |
| Gewicht: | 34.5 |
| Größe: | 250 |
| Schlüsselweite: | 8 |
| Spannkraft: | 63 |
| Zentrierdurchmesser mm: | 200 mm |
| Zentriertiefe mm: | 5 mm |
| Zoll: | 10 |
| max. Drehzahl: | 2500 |
Hersteller
In der Lieferung enthalten:
- 1x Röhm ZS Hi-Tru 250, 3-Backen, DIN 6350, Zylindrische Zentrieraufnahme, Form A
