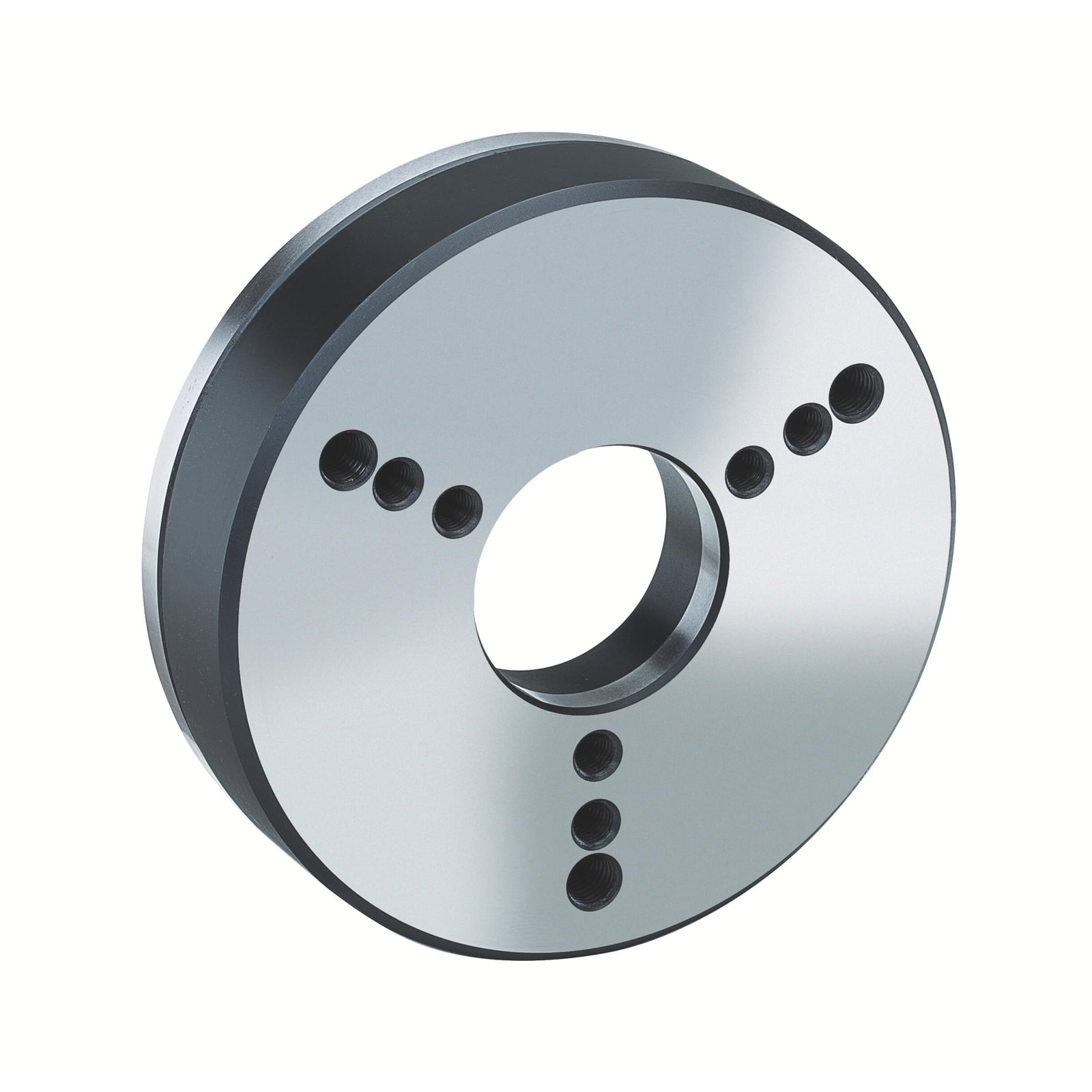

"Röhm Zwischenflansch ZF, für KFS / MFS/ KFR, Kurzkegel Nr. 6 (C 06), ISO 702-3 - 893983"
Kurzbeschreibung
- Adaption von Hülsenspanndorn KFR oder KFS auf Spindelkopf
- ohne Einstellschrauben
Technische Merkmale
- Ausführung nach DIN 55028-C
- in Größe C5, C6, C8
- für KFR (255-00) und KFS (253-00)
Einsatzbereiche
- zur Adaption von Hülsenspanndorn KFR oder KFS
- auf Spindelkopf ISO 702-3 (DIN 55027) und 55022
Vorteile
- Durch den Austausch des Zwischenflansches kann ein Hülsenspanndorn auf versch. Maschinen eingesetzt werden.
Weitere Infos
- Zwischenflansch ZF, für KFS / MFS/ KFR, Kurzkegel Nr. 6 (C 06), ISO 702-3 (DIN 55027/55022) ohne Einstellschrauben
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.

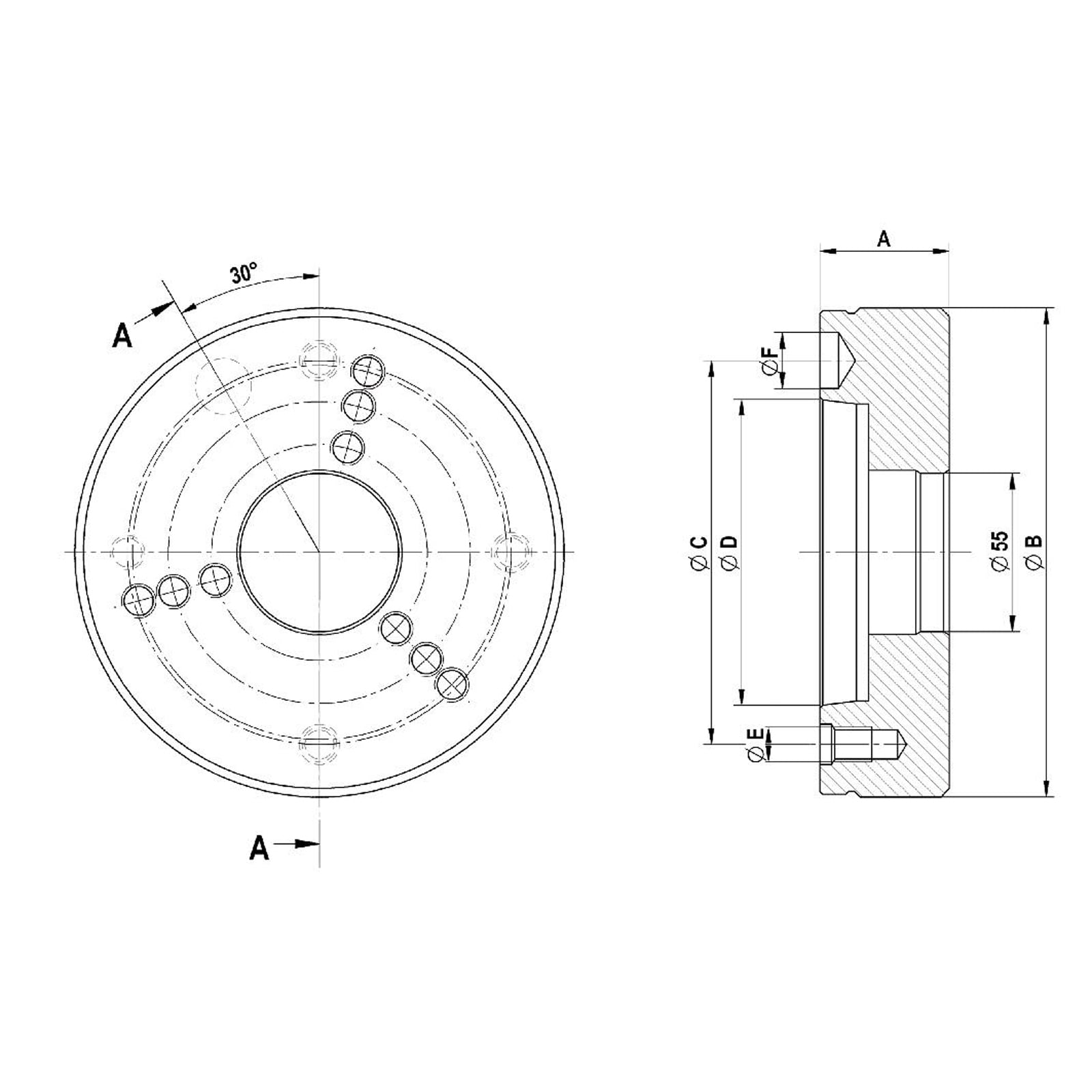

| Ausführung: | ohne Luftanlage |
|---|---|
| Außen-Ø: | 170 mm |
| Bohrung Ø: | |27 mm |
| Durchmesser Aufnahme 1 mm: | +0,003/+0,001 mm |
| Durchmesser Aufnahme mm: | 55 mm |
| Durchmesser Kurzkegel mm: | 106.375 mm |
| Durchmesser Nutenstein mm: | 19,45 mm |
| Durchmesser Teilkreis mm: | 133.4 mm |
| Gesamtlänge: | |45 mm |
| Gewinde: | M 12 mm |
| Spindelgröße mm: | Nr. 6 (C 06) |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Zwischenflansch ZF, für KFS / MFS/ KFR, Kurzkegel Nr. 6 (C 06), ISO 702-3
