"AMF Schubstangenspanner Nr. 6842 Größe 7 - 94276"
- schwer
- Druck- und Zugspanner
- mit langer Schubstangenführung
- Grundkörper aus Temperguss, lackiert
- Hebelteile und Schubstange aus Vergütungsstahl, verzinkt und passiviert
- Niete aus nicht rostendem Stahl, die bei Größe 3 in einsatzgehärteten Lagerbuchsen laufen
- Lagerstellen gefettet
- Handgriff aus rotem, ölbeständigem Kunststoff
- bei Größe 3 und 5: ergonomischer, ölbeständiger Handgriff mit großer Handauflage und weicher Komponente
- komplett mit vergüteter, verzinkter Andrückschraube

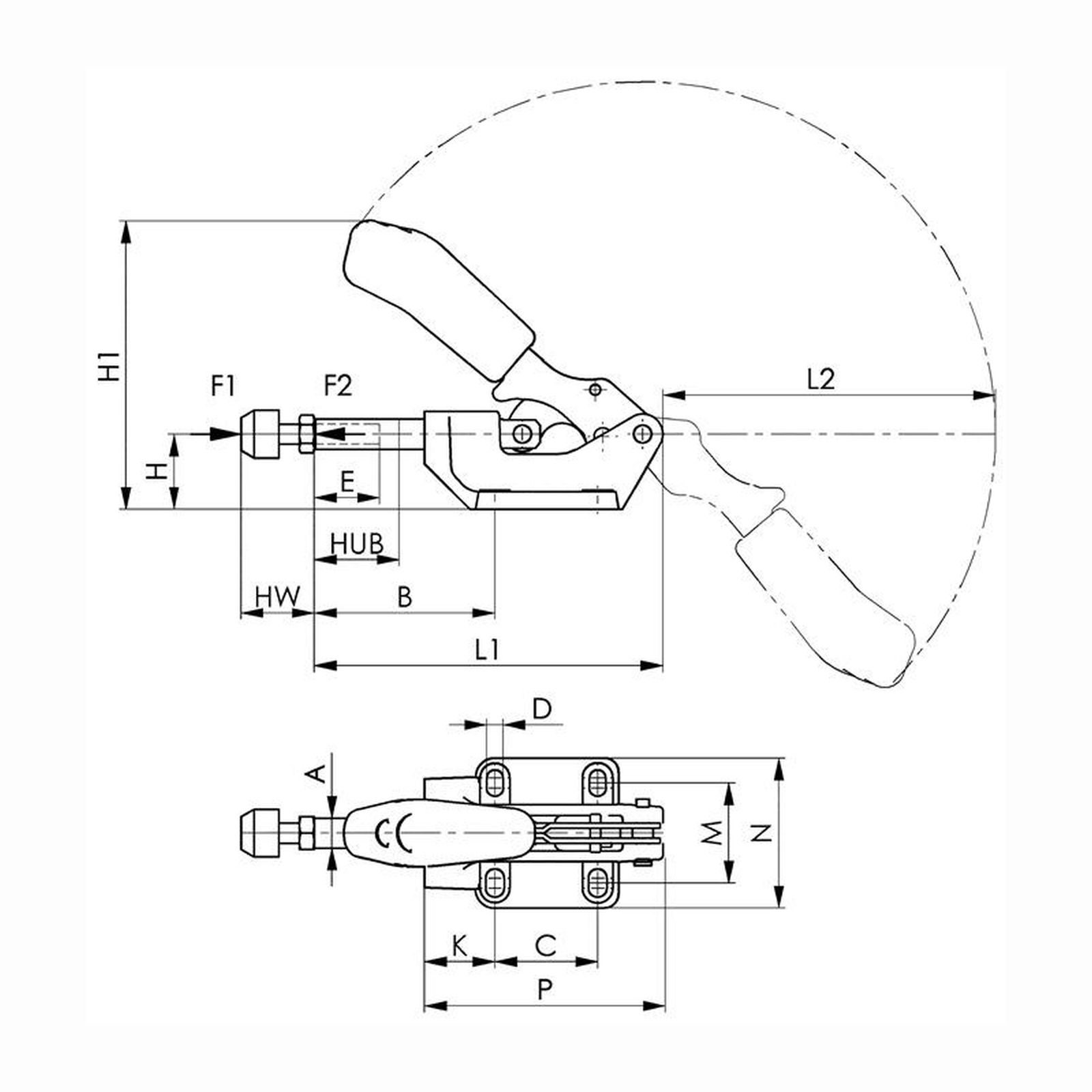

Merkmale
- A: 22mm
- C: 70mm
- D: 11mm
- M max.: 65mm
- M min.: 57mm
- L1: 218mm
- H1: 179mm
- F1: 25kN
- Gesamthöhe: 180mm
- B max.: 105mm
- Bohrungs-Ø: 11 mm
- F2: 25kN
- B min.: 59mm
- P: 158mm
- Eigenschaft: schwer, Druck-/Zugspanner
- K: 45mm
- E: 50mm
- H: 55mm
- N: 93mm
- Gesamtlänge: 218mm
- Andrückschraube: M12 x 50
- Hub: 50 mm
- Länge gespannt: 218 mm
- Höhe gespannt: 179 mm
- Spannhöhe: 55 mm
- Haltekraft F2: 25 kN
- Haltekraft F1: 25 kN
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Andrückschraube: | M12 x 50 |
|---|---|
| Eigenmasse: | 3,12 |
| Gewicht: | 3.120 g |
| Größe: | 7 |
| Haltekraft F1: | 25 kN |
| Haltekraft F2: | 25 kN |
| Hub: | 50 mm |
| Höhe gespannt: | 179 mm |
| Länge gespannt: | 218 mm |
| Spannhöhe: | 55 mm |
