"AMF Senkrechtspanner Nr. 6800 Größe 6 - 90068"
- mit waagrechtem Fuß
Merkmale
- C: 50,5mm
- D: 13mm
- a: 140°
- L2: 206mm
- HW min.: -2,5mm
- L1: 231mm
- F1: 3,4kN
- L: -mm
- a*: 60°
- F: 28mm
- P: 90mm
- K: 24,5mm
- A: 14mm
- HW max.: 55mm
- H1: 333mm
- M1: -
- Bohrungs-Ø: 13 mm
- I: 30mm
- F2: 5,5kN
- B: 165,5mm
- E: 89mm
- M: 67,5-72,5mm
- H: 81mm
- N: 100mm
- Andrückschraube: M12 x 110
- Spannhöhe: 81 mm
- Fußgröße: 100 x 90 mm
- Länge geöffnet: 231 x 206 mm
- Höhe gespannt: 333 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Andrückschraube: | M12 x 110 |
|---|---|
| Bauart: | waagrechter Fuß |
| Eigenmasse: | 2,42 |
| Fußgröße: | 100 x 90 mm |
| Gewicht: | 2.420 g |
| Größe: | 6 |
| Haltekraft F1: | 3,4 kN |
| Haltekraft F2: | 5,5 kN |
| Höhe gespannt: | 333 mm |
| Länge geöffnet: | 231 x 206 mm |
| Spannhöhe: | 81 mm |
| Spannweite: | 89 mm |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise

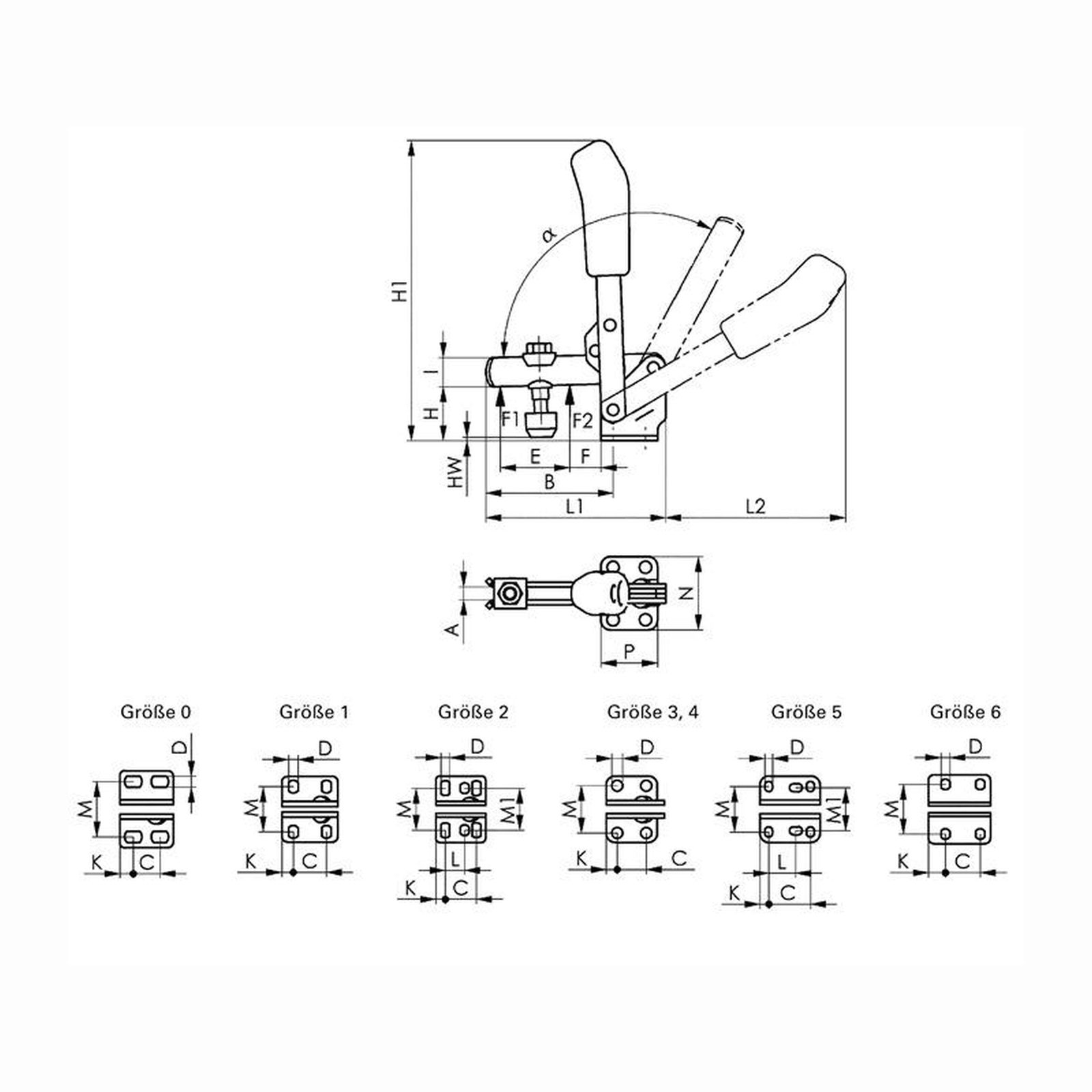

- Technische Zeichnung
