"AMF Verschlussspanner Nr. 6847 Größe 3 - 94540"
- passiviert

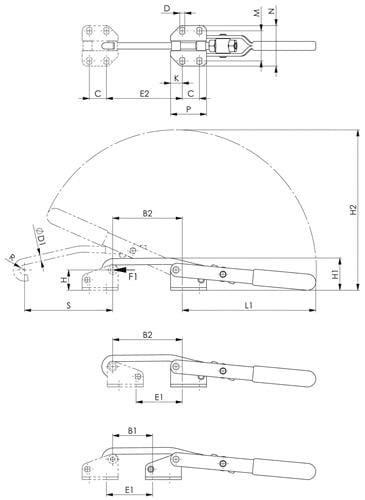

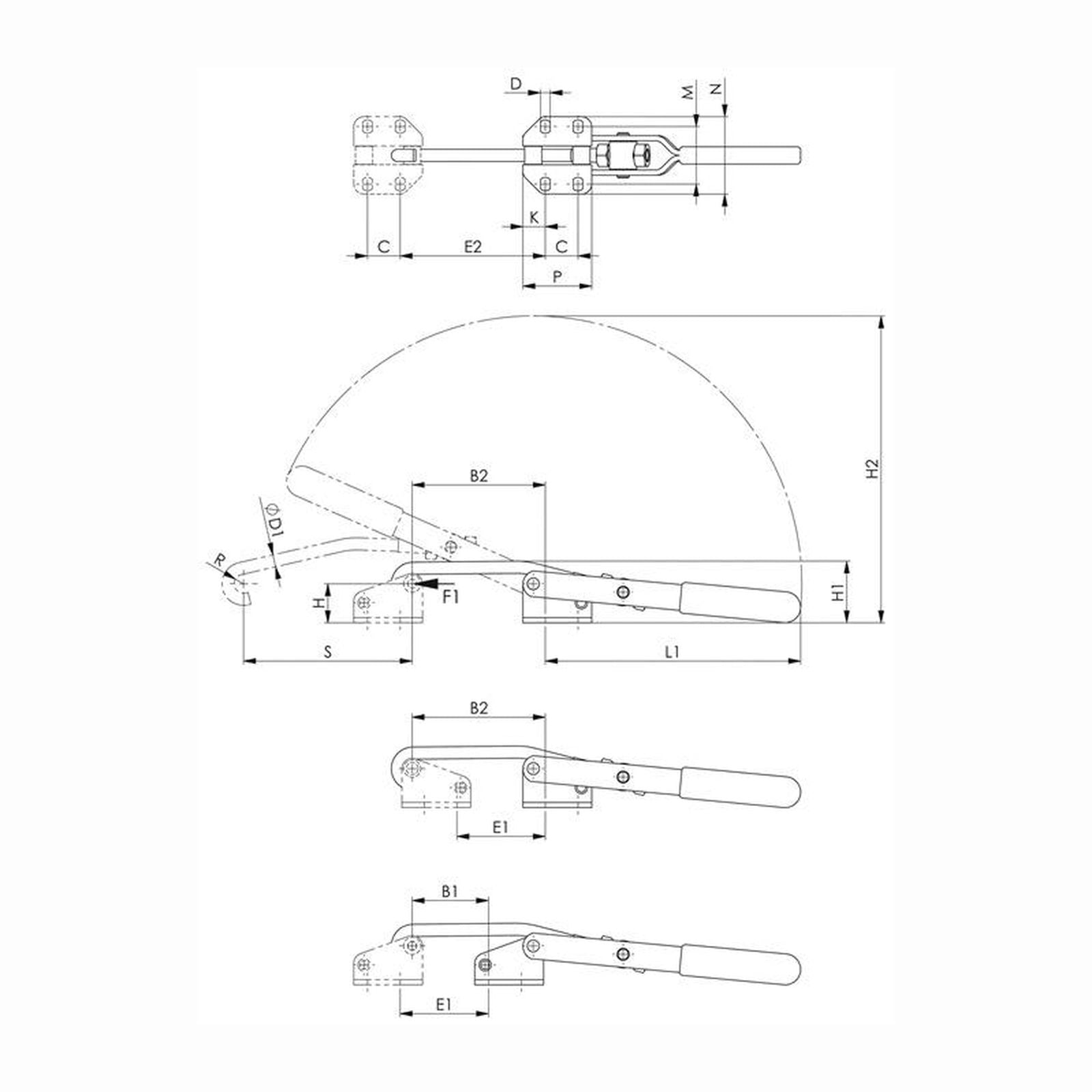

Merkmale
- S: 98mm
- B1: 32-44mm
- C: 19mm
- B2: 65-77mm
- E2: 72-84mm
- D: 7,1mm
- E1: 39-51mm
- G: 5,5mm
- L1: 123,5mm
- H1: 36mm
- H2: 181mm
- Armlänge: 123,5 mm
- L: 40mm
- Bohrungs-Ø: 5,5mm
- K: 13mm
- R: 5,5mm
- M: 31,5-35,5mm
- H: 22,7mm
- N: 45mm
- Zugkraft: 3 kN
- Verstellweg: 12 mm
- Bohrungsabstand innen: 39-51 / 72-84 mm
- Höhe gespannt: 36 mm
- Höhe geöffnet: 181 mm
- Gegenhalterhöhe: 22,7 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Bauart: | horizontal |
|---|---|
| Bohrungsabstand innen: | 39-51 / 72-84 mm |
| Eigenmasse: | 0,275 |
| Gegenhalterhöhe: | 22,7 mm |
| Gewicht: | 275 g |
| Größe: | 3 |
| Höhe gespannt: | 36 mm |
| Höhe geöffnet: | 181 mm |
| Material: | verzinkt |
| Spannweite: | 32-44 / 65-77 mm |
| Verstellweg: | 12 mm |
| Zugkraft: | 3 kn |
