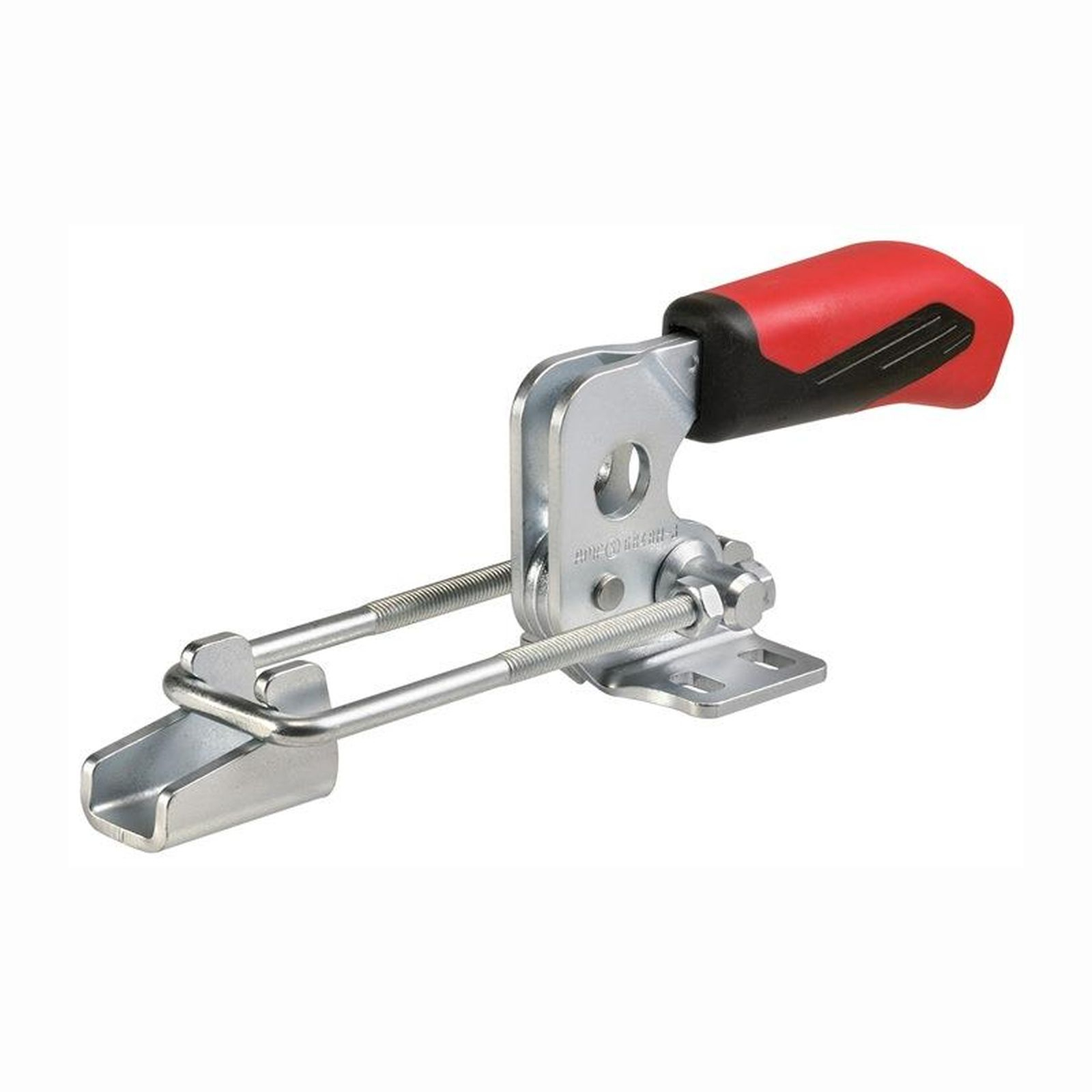

"AMF Verschlussspanner Nr. 6848H Größe 2 - 94698"
- horizontal

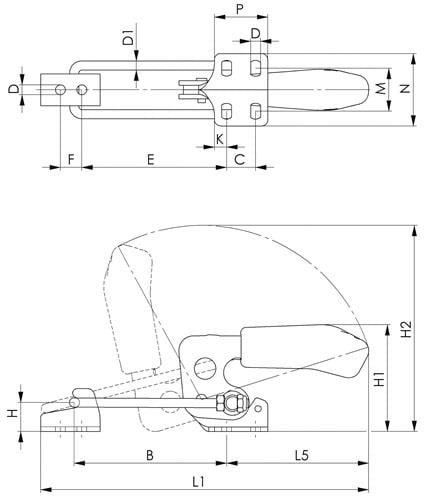

- L5: 69mm
- C: 13mm
- D: 5,2mm
- E max.: 72mm
- L1: 125-159mm
- E min.: 38mm
- H1: 47mm
- H2: 99mm
- Armlänge: 69mm
- B max.: 76mm
- Bohrungs-Ø: 5,2mm
- F: 11mm
- B min.: 42mm
- P: 26mm
- K: 6,4mm
- M: 19,5-23,5mm
- H: 12mm
- N: 38mm
- D1: 4mm
- Zugkraft: 1,6 kN
- Bohrungsabstand innen: 38-72 mm
- Länge gespannt: 125-159 mm
- Höhe gespannt: 47 mm
- Höhe geöffnet: 99 mm
- Gegenhalterhöhe: 12 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Eigenmasse: | 0,15 |
|---|---|
| Gewicht: | 150 g |
| Größe: | 2 |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise
- Technische Zeichnung
- Zusatzinfo_PDF
- Zusatzinfo_PDF
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
- Dokument 37
- Dokument 38
- Dokument 39
- Dokument 40
- Dokument 41
- Dokument 42
- Dokument 43
- Dokument 44
- Dokument 45
- Dokument 46
- Dokument 47
- Dokument 48
- Dokument 49
- Dokument 50
- Dokument 51
- Dokument 52
- Dokument 53
- Dokument 54
- Dokument 55
- Dokument 56
- Dokument 57
- Dokument 58
- Dokument 59
- Dokument 60
In der Lieferung enthalten:
- 1x AMF Verschlussspanner Nr. 6848H Größe 2
