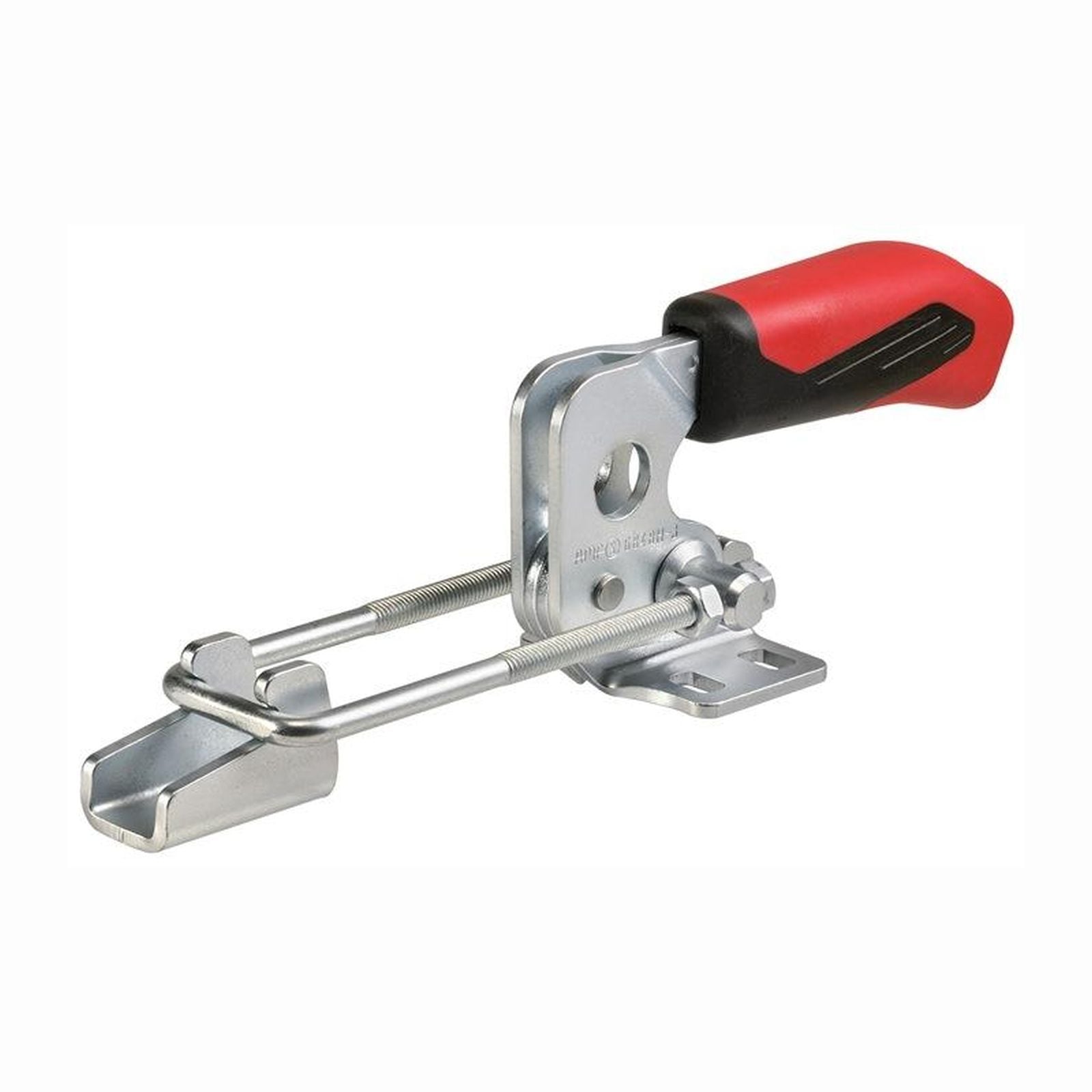

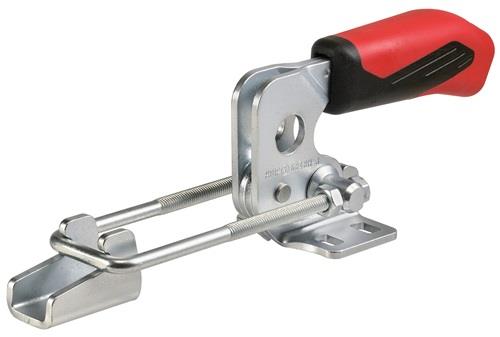

"AMF Verschlussspanner Nr. 6848H Größe 4 - 94714"

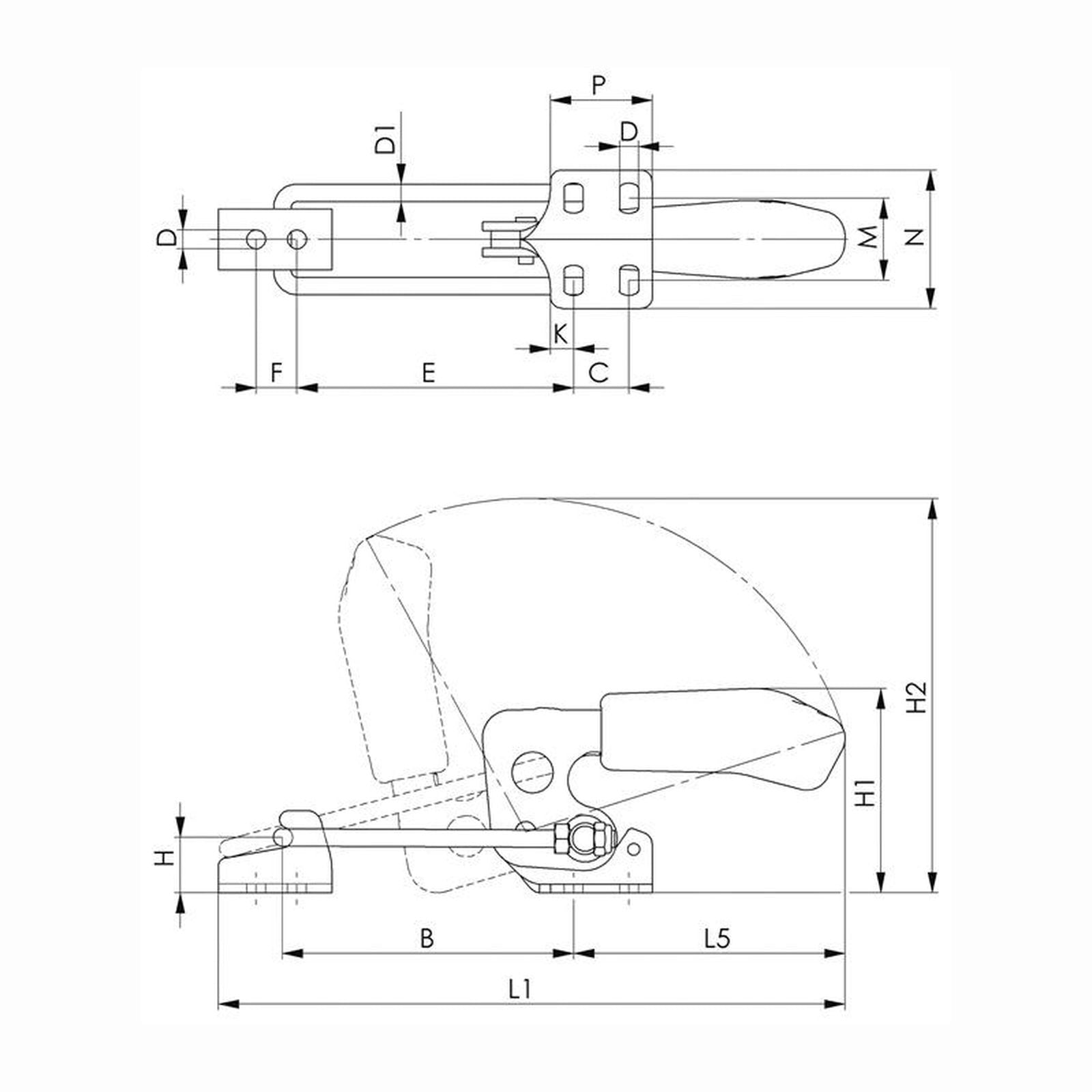

- horizontal
- L5: 111mm
- C: 32mm
- D: 8,5mm
- E max.: 123mm
- L1: 209-273mm
- E min.: 59mm
- H1: 94,5mm
- H2: 171,5mm
- Armlänge: 111mm
- B max.: 130mm
- Bohrungs-Ø: 8,5mm
- F: 19mm
- B min.: 66mm
- P: 53,5mm
- K: 9,5mm
- M: 35,0-46,0mm
- H: 26mm
- N: 64,3mm
- D1: 8mm
- Zugkraft: 7 kN
- Bohrungsabstand innen: 59-123 mm
- Länge gespannt: 209-273 mm
- Höhe gespannt: 94,5 mm
- Höhe geöffnet: 171,5 mm
- Gegenhalterhöhe: 26 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Bauart: | horizontal |
|---|---|
| Bohrungsabstand innen: | 59-123 mm |
| Eigenmasse: | 0,84 |
| Gegenhalterhöhe: | 26 mm |
| Gewicht: | 840 g |
| Größe: | 4 |
| Höhe gespannt: | 94,5 mm |
| Höhe geöffnet: | 171,5 mm |
| Länge gespannt: | 209-273 mm |
| Material: | verzinkt |
| Spannweite: | 66-130 mm |
| Zugkraft: | 7 kn |
