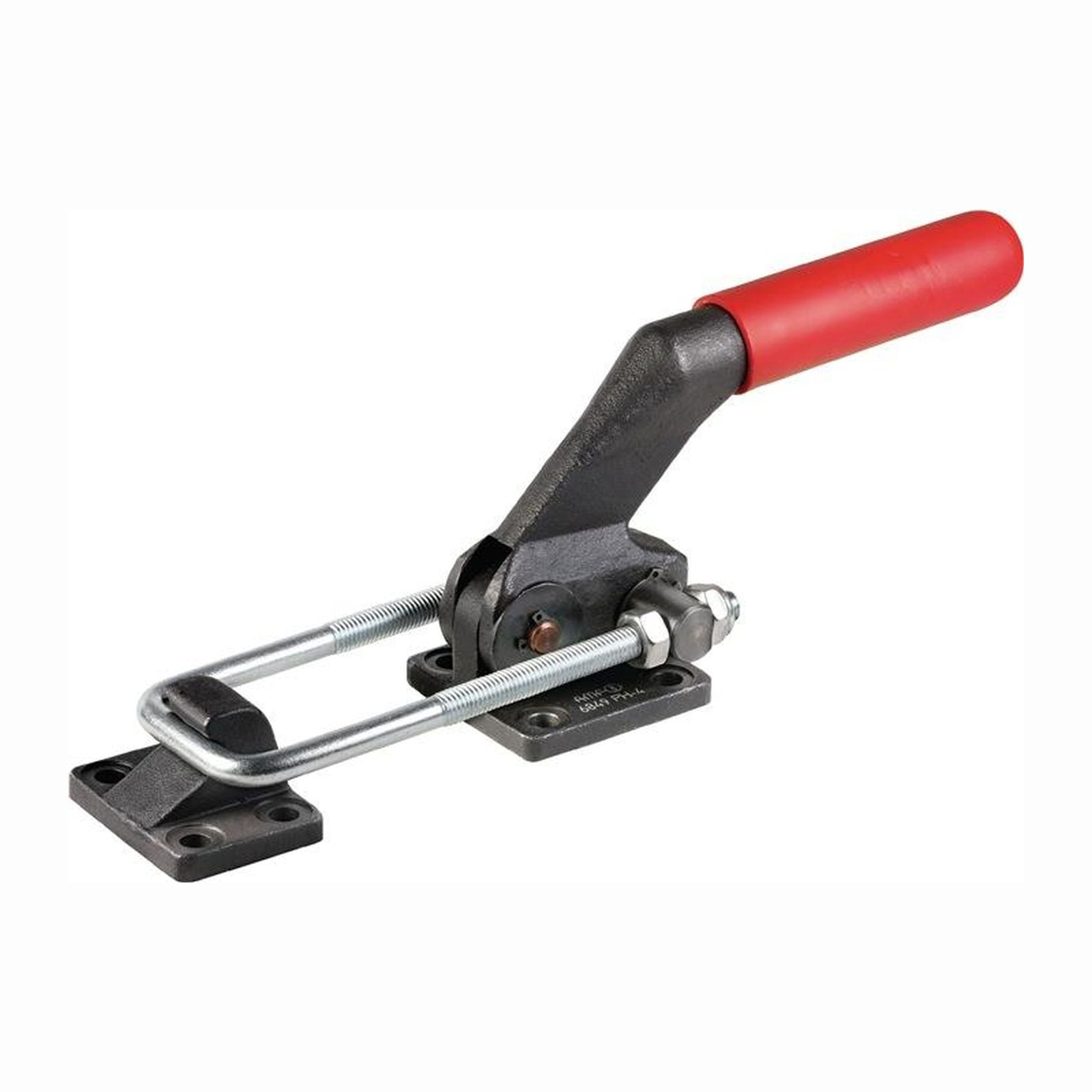

"AMF Verschlussspanner Nr. 6849PH Größe 4 - 93849"
- schwer
- für hohe Haltekräfte
- Bolzen gehärtet und geschliffen, dauerhaft gefettet, mit Sicherungsringen in Lagerbuchsen montiert
- der Spannbolzen ist mit Sicherungsringen mittig positioniert
- Fuß, Hebelarm und Gegenhalter sind aus Stahlguss, brüniert
- Spannbügel, Spannbolzen und Muttern sind vergütet und verzinkt
Merkmale

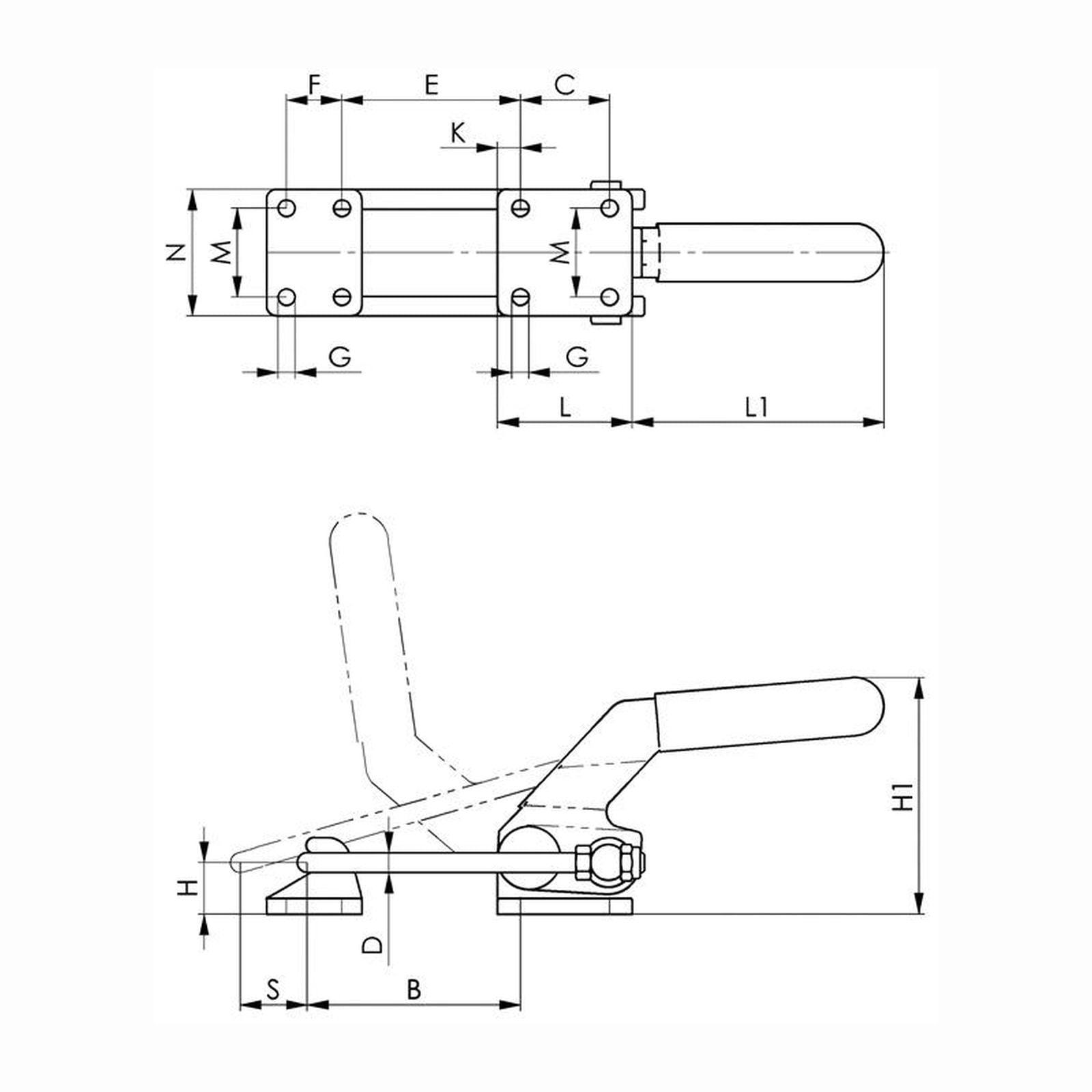

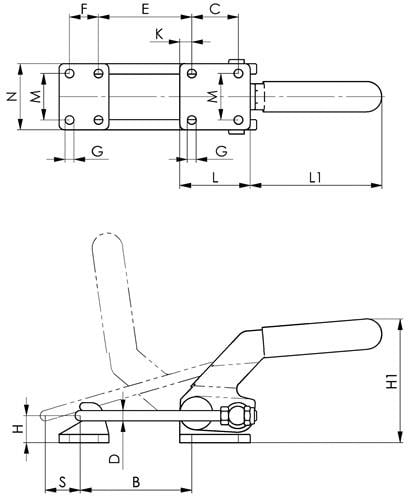

- S: 44mm
- C: 45mm
- D: 10mm
- G: 8,5mm
- L1: 130mm
- H1: 122mm
- Armlänge: 130 mm
- L: 68mm
- Bohrungs-Ø: 8,5mm
- F: 28mm
- B: 42-107mm
- Eigenschaft: schwer
- K: 12mm
- E: 24-90mm
- M: 45mm
- H: 26mm
- N: 64mm
- Zugkraft: 15 kN
- Verstellweg: 66 mm
- Bohrungsabstand innen: 24-90 mm
- Gegenhalterhöhe: 26 mm
- Material: Stahlguss brüniert
- Bauart: horizontal
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Bauart: | horizontal |
|---|---|
| Bohrungsabstand innen: | 24-90 mm |
| Eigenmasse: | 2,08 |
| Gegenhalterhöhe: | 26 mm |
| Gewicht: | 2.080 g |
| Größe: | 4 |
| Material: | Stahlguss brüniert |
| Spannweite: | 42-107 mm |
| Verstellweg: | 66 mm |
| Zugkraft: | 15 kn |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise
- Technische Zeichnung
- Zusatzinfo_PDF
- Zusatzinfo_PDF
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
- Dokument 37
- Dokument 38
- Dokument 39
- Dokument 40
- Dokument 41
- Dokument 42
- Dokument 43
- Dokument 44
- Dokument 45
- Dokument 46
- Dokument 47
- Dokument 48
- Dokument 49
- Dokument 50
- Dokument 51
- Dokument 52
- Dokument 53
- Dokument 54
- Dokument 55
- Dokument 56
- Dokument 57
- Dokument 58
- Dokument 59
- Dokument 60
In der Lieferung enthalten:
- 1x AMF Verschlussspanner Nr. 6849PH Größe 4
