"AMF Waagrechtspanner Nr. 6830 Größe 5 - 93054"
- mit waagrechtem Fuß

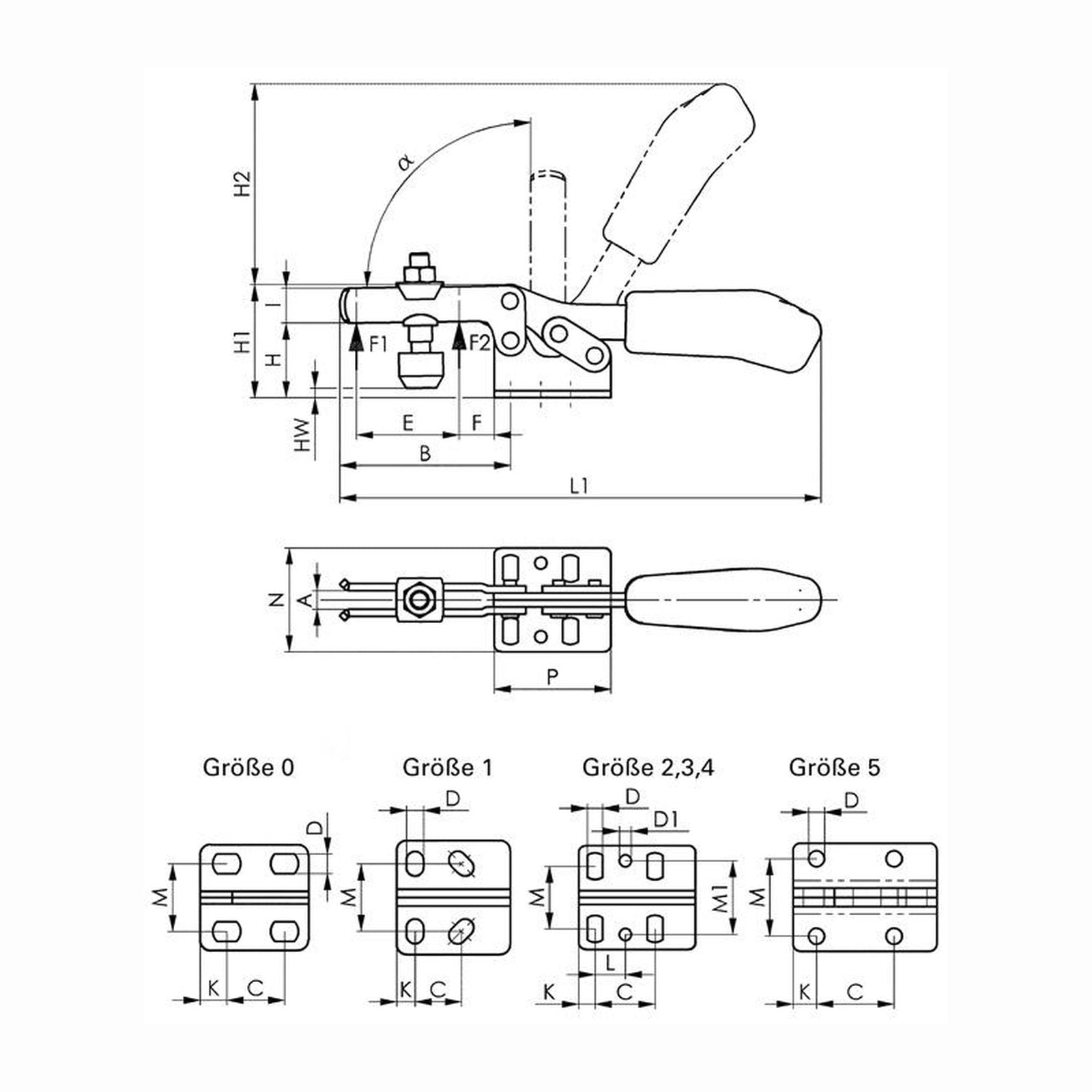

- C: 41,5mm
- D: 8,5mm
- Andrückschraube: M8 x 65
- HW min.: +1,7mm
- L1: 321mm
- F1: 3kN
- a*: 90°
- Bauart: waagrechter Fuß
- F: 16mm
- P: 77mm
- K: 12,5mm
- A: 10mm
- HW max.: 25mm
- H1: 73mm
- H2: 128mm
- I: 25mm
- F2: 5kN
- B: 123mm
- E: 78mm
- M: 41,5mm
- H: 46mm
- N: 58mm
- Spannhöhe: 46 mm
- Länge gespannt: 321 mm
- Höhe gespannt: 73 mm
- Haltekraft F2: 5 kN
- Haltekraft F1: 3 kN
- Bohrungs-Ø: 8,5 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Bohrung Ø: | 8,5 mm |
|---|---|
| Eigenmasse: | 1,081 |
| Gesamtlänge: | 321 mm |
| Gewicht: | 1.081 g |
| Größe: | 5 |
| Haltekraft F1: | 3 kN |
| Haltekraft F2: | 5 kN |
| Höhe: | 73 mm |
| Höhe gespannt: | 73 mm |
| Länge gespannt: | 321 mm |
| Spannhöhe: | 46 mm |
| Spannweite: | 78 mm |
