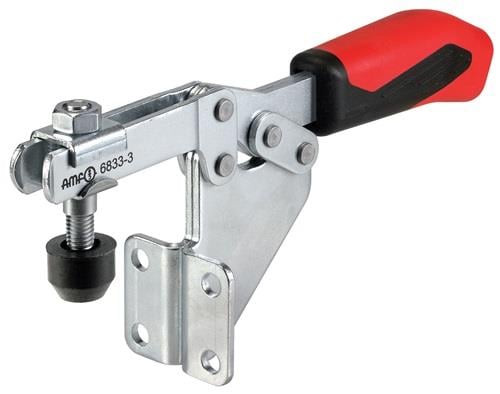

"AMF Waagrechtspanner Nr. 6833 Größe 2 - 93328"
- mit Winkelfuß

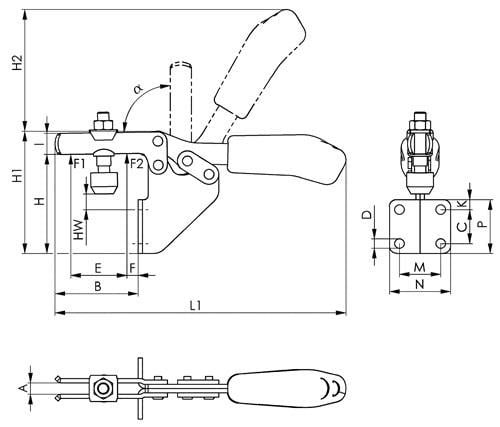

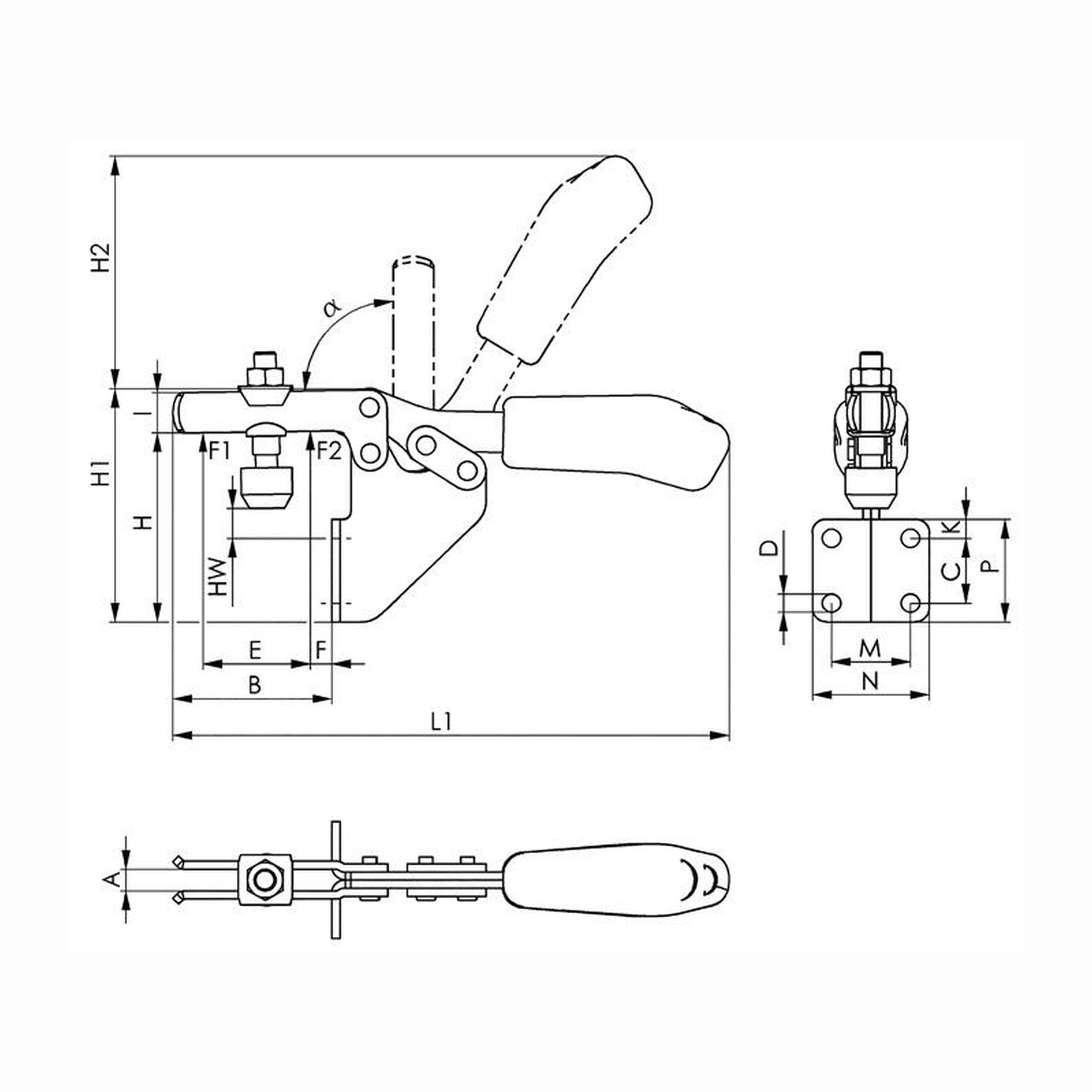

Merkmale
- A: 6,2mm
- C: 20mm
- D: 5,6mm
- a: 90°
- Andrückschraube: M6 x 35
- L1: 162mm
- H1: 94mm
- F1: 1kN
- H2: 68mm
- Bauart: Winkelfuß
- I: 13,2mm
- F2: 1,2kN
- F: 10,5mm
- B: 52mm
- P: 32mm
- K: 6mm
- E: 32mm
- M: 25,5mm
- H: 73mm
- N: 37mm
- Länge gespannt: 162 mm
- Höhe gespannt: 94 mm
- Spannhöhe: 73 mm
- Haltekraft F2: 1,2 kN
- Haltekraft F1: 1 kN
- Bohrungs-Ø: 5,6 mm
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Bohrung Ø: | 5,6 mm |
|---|---|
| Eigenmasse: | 0,24 |
| Gesamtlänge: | 162 mm |
| Gewicht: | 240 g |
| Größe: | 2 |
| Haltekraft F1: | 1 kN |
| Haltekraft F2: | 1,2 kN |
| Höhe: | 94 mm |
| Höhe gespannt: | 94 mm |
| Länge gespannt: | 162 mm |
| Spannhöhe: | 73 mm |
| Spannweite: | 32 mm |
Hersteller
Andreas Maier GmbH & Co. KG Schloss- u. Werkzeugfa
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Waiblinger Str. 116
70734 Fellbach
Deutschland
0711/57660
[email protected]
Produkthinweise
- Technische Zeichnung
- Zusatzinfo_PDF
- Zusatzinfo_PDF
- Dokument 1
- Dokument 2
- Dokument 3
- Dokument 4
- Dokument 5
- Dokument 6
- Dokument 7
- Dokument 8
- Dokument 9
- Dokument 10
- Dokument 11
- Dokument 12
- Dokument 13
- Dokument 14
- Dokument 15
- Dokument 16
- Dokument 17
- Dokument 18
- Dokument 19
- Dokument 20
- Dokument 21
- Dokument 22
- Dokument 23
- Dokument 24
- Dokument 25
- Dokument 26
- Dokument 27
- Dokument 28
- Dokument 29
- Dokument 30
- Dokument 31
- Dokument 32
- Dokument 33
- Dokument 34
- Dokument 35
- Dokument 36
- Dokument 37
- Dokument 38
- Dokument 39
- Dokument 40
- Dokument 41
- Dokument 42
- Dokument 43
- Dokument 44
- Dokument 45
- Dokument 46
- Dokument 47
- Dokument 48
- Dokument 49
- Dokument 50
- Dokument 51
- Dokument 52
- Dokument 53
- Dokument 54
- Dokument 55
- Dokument 56
- Dokument 57
- Dokument 58
- Dokument 59
- Dokument 60
In der Lieferung enthalten:
- 1x AMF Waagrechtspanner Nr. 6833 Größe 2
