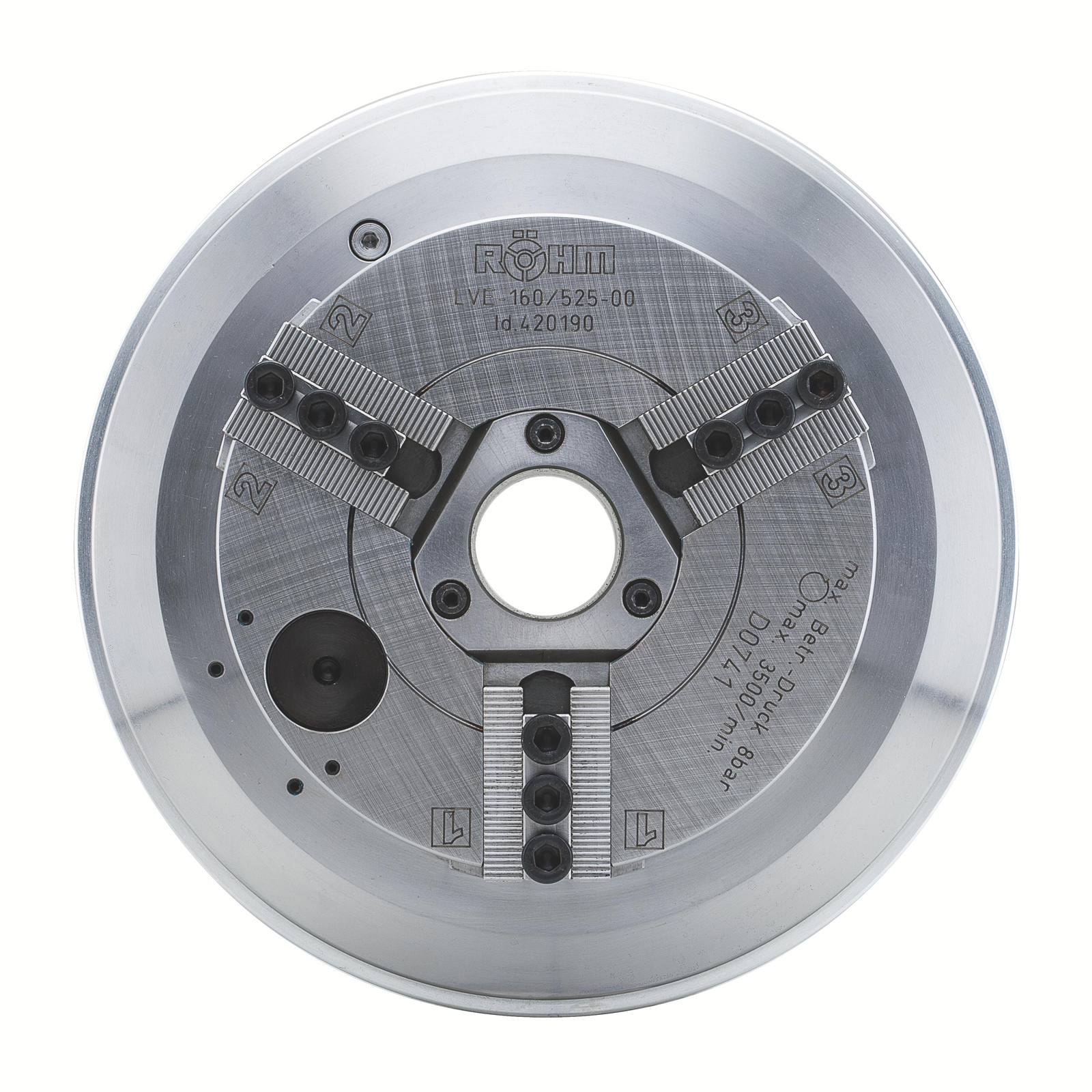

"Röhm Vorderendfutter LVE 200 Durchgang Druck 10 bar zylindrische Zentrieraufnahme - 420191"
- Kurzbeschreibung
- Optimal geeignet für die Flansch-, Stangen- und Rohrbearbeitung vor allem bei Maschinen ohne Spannzylinder.
- Technische Merkmale
- Kraftspannfutter mit integriertem Pneumatikzylinder und zylindrischer Zentrieraufnahme.
- 3-Backenausführung mit Spitzverzahnung 90°.
- Einsatzbereiche
- Spannen und Lösen nur bei Spindelstillstand
- Keilhakensystem mit integriertem Spannzylinder
- Im Lieferumfang enthalten: Futter, Futter- und Backen-Befestigungsschrauben, Nutensteine (ohne Aufsatzbacken)
- LVE = Luftbetätigt, Vorder, Endfutter
- Vorteile
- Großer Durchgang
- Einfache Austauschbarkeit gegen Handspannfutter
- Kompakte Systemabmessungen durch geschlossene Vorderend-Baueinheit
- Freie, durchgehende Spindelbohrung durch den Wegfall des Zugrohrs
- Hohe Spannkraft schon bei 6 bar
- Weitere Infos

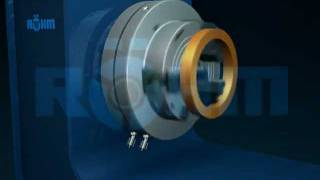

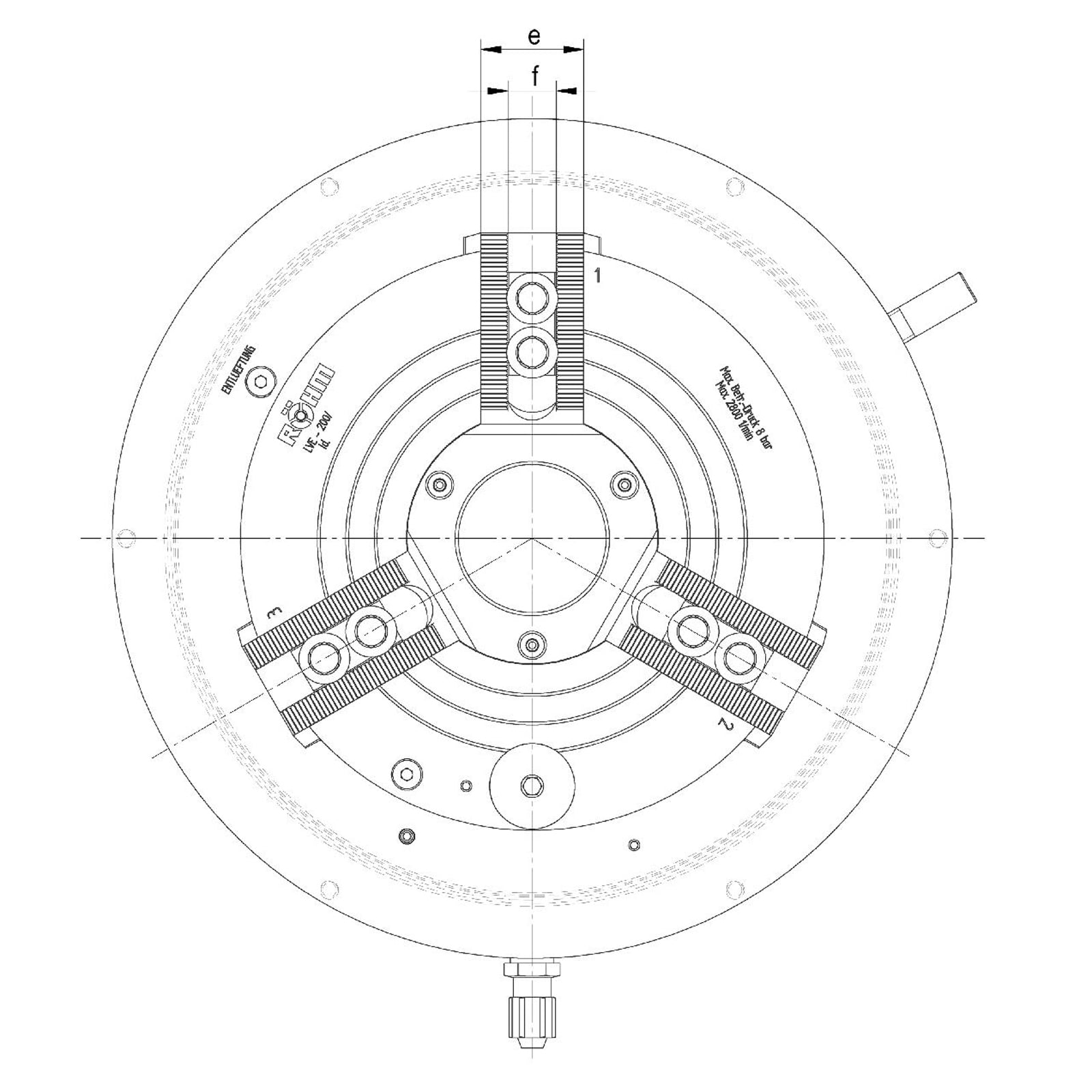

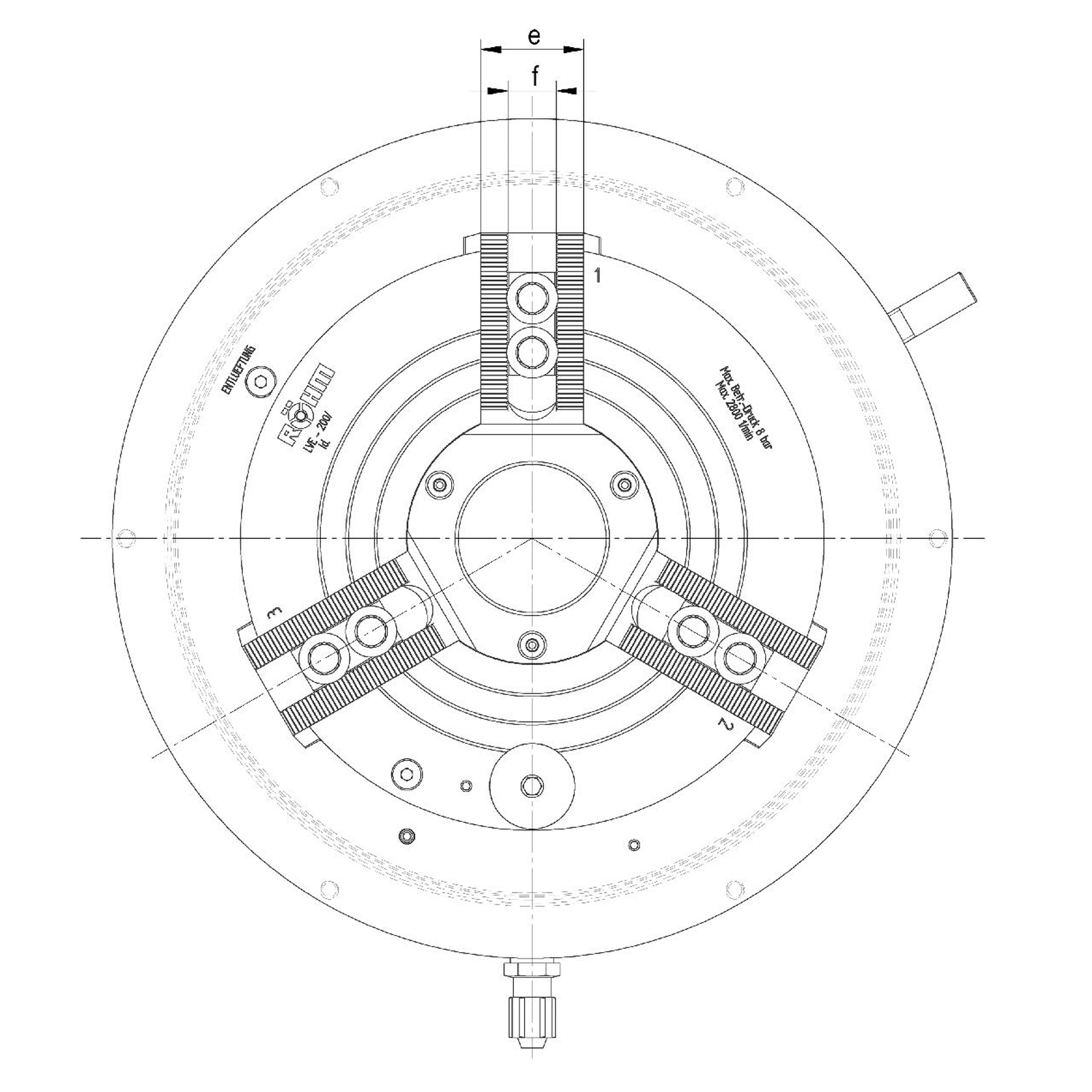

- Luftbetätigte Vorderendfutter LVE, Größe 200, 3-Backen, mit Durchgang, max. Betätigungsdruck 10 bar, mit Spitzverzahnung Zylindrische Zentrieraufnahme

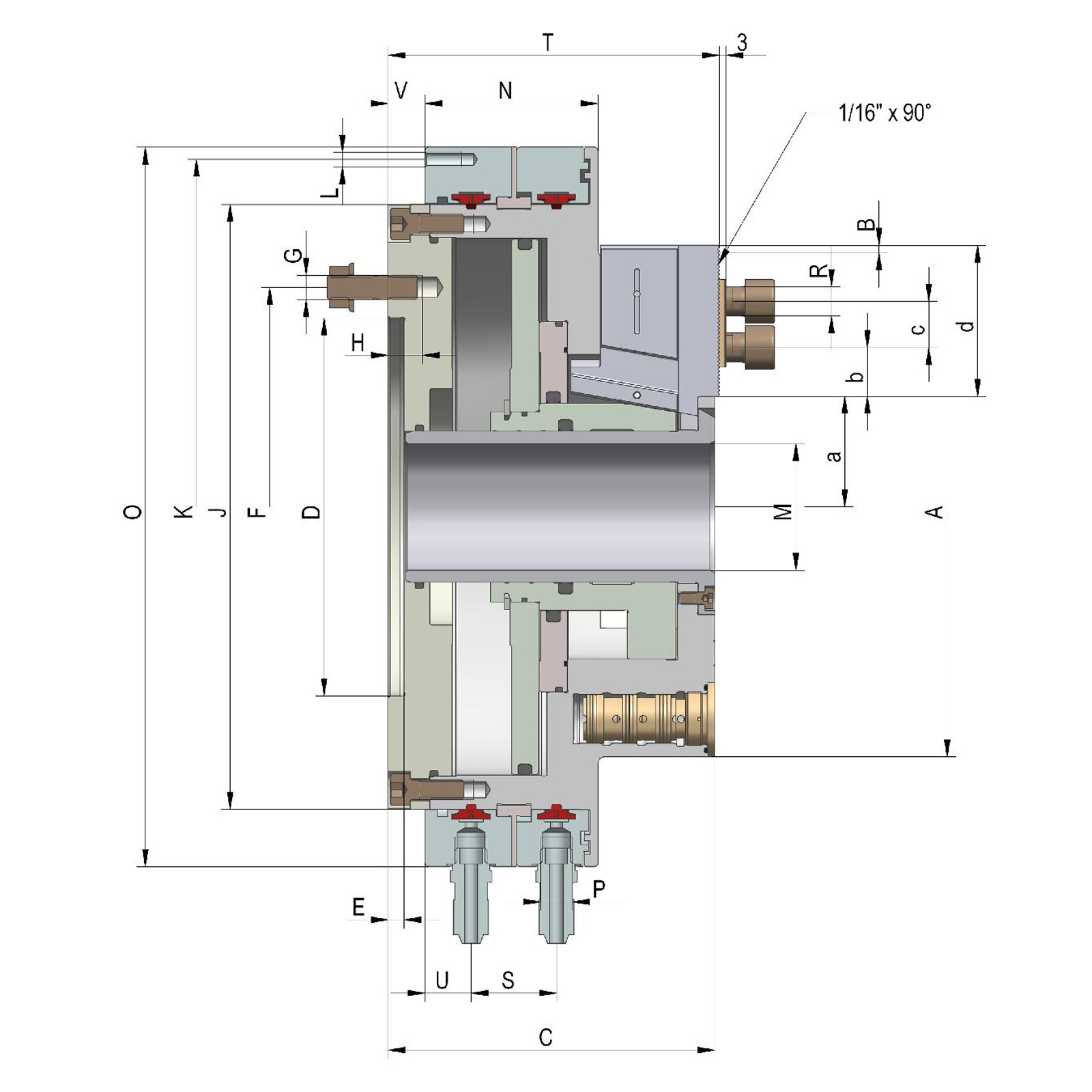

Merkmale
- Abstand Luftanschlüsse 1 mm: 19
- Abstand Luftanschlüsse mm: 35
- Abstand Verteilerring mm: 15
- Aufnahme 1 mm: 155
- Außendurchmesser Futter mm: 205
- Außendurchmesser Verteilerring mm: 295
- Außendurchmesser Zylinder mm: 248
- Backenhub mm: 4,2
- Befestigungsgewinde 1: M12
- Befestigungsgewinde mm: M6
- Befestigungsschraube mm: M10
- Breite Backen mm: 36
- Durchgang mm: 52
- Durchmesser Teilkreis mm: 180
- Gewicht ohne Backen: 36
- Gewindelänge Befestigungsschraube mm: 14
- Größe: 200
- Höhe Futter 1 mm: 134
- Höhe Futter mm: 134
- Höhe Verteilerring mm: 71
- Länge Backen mm: 62
- Luftanschlüsse mm: R 1/4"
- Luftverbrauch Backenhub: 3,9
- Massenträgheitsmoment: 0,262
- Maximale Backenstellung: 45,4
- Maximale Nutensteinstellung: 35
- Maximaler Betätigungsdruck: 8
- Minimale Backenstellung: 41,2
- Minimale Nutensteinstellung: 13
- Minimaler Betätigungsdruck: 2,5
- Nutbreite mm: 17
- Nutensteinstellung mm: 19
- Spannkraft: 60
- Teilkreisdurchmesser 1 mm: 285
- Tiefe Aufnahme mm: 6,5
- Zulässige Drehzahl: 2.800
Anmelden
Keine Bewertungen gefunden. Teilen Sie Ihre Erfahrungen mit anderen.
| Abstand Luftanschlüsse 1 mm: | 19 mm |
|---|---|
| Abstand Luftanschlüsse mm: | 35 mm |
| Abstand Verteilerring mm: | 15 mm |
| Aufnahme 1 mm: | 155 mm |
| Aussendurchmesser Futter mm: | 205 mm |
| Aussendurchmesser Verteilerring mm: | 295 mm |
| Backenbreite: | 36 mm |
| Backenhub mm: | 4.2 mm |
| Backenlänge: | 62 mm |
| Befestigungsgewinde 1: | M 12 |
| Befestigungsgewinde mm: | M 6 mm |
| Befestigungsschraube mm: | M 10 mm |
| Bohrung Ø: | | mm |
| Durchgang mm: | 52 mm |
| Durchmesser Teilkreis mm: | 180 mm |
| Eigenmasse: | 38500 |
| Gesamtlänge: | | mm |
| Gewicht ohne Backen: | 36 |
| Gewindelänge Befestigungsschraube mm: | 14 mm |
| Größe: | 200 |
| Höhe Futter 1 mm: | 134 mm |
| Höhe Futter mm: | 134 mm |
| Höhe Verteilerring mm: | 71 mm |
| Luftanschlüsse mm: | R 1/4" mm |
| Luftverbrauch Backenhub: | 3,9 |
| Massenträgheitsmoment: | 0,262 |
| Maximale Backenstellung: | 45,4 |
| Maximale Nutensteinstellung: | 35 |
| Maximaler Betätigungsdruck: | 8 |
| Minimale Backenstellung: | 41,2 |
| Minimale Nutensteinstellung: | 13 |
| Minimaler Betätigungsdruck: | 2,5 |
| Nutensteinstellung mm: | 19 mm |
| Spannkraft: | 60 |
| Teilkreisdurchmesser 1 mm: | 285 mm |
| Tiefe Aufnahme mm: | 6,5 mm |
| Zulässige Drehzahl: | 2800 |
| Zylinder-Außen Ø D1: | 248 mm |
Hersteller
In der Lieferung enthalten:
- 1x Röhm Vorderendfutter LVE 200 Durchgang Druck 10 bar zylindrische Zentrieraufnahme
